S450

Центр обрабатывающий модели S450 предназначен для комплексной обработки деталей из различных конструкционных материалов.
Станок с числовым программным управлением (ЧПУ) позволяет производить различные виды обработки: сверление, зенкерование, развертывание отверстий, нарезание резьбы метчиками и фрезами, а также получистовое и чистовое прямолинейное и контурное фрезерование деталей, чистовое растачивание отверстий и канавок в них

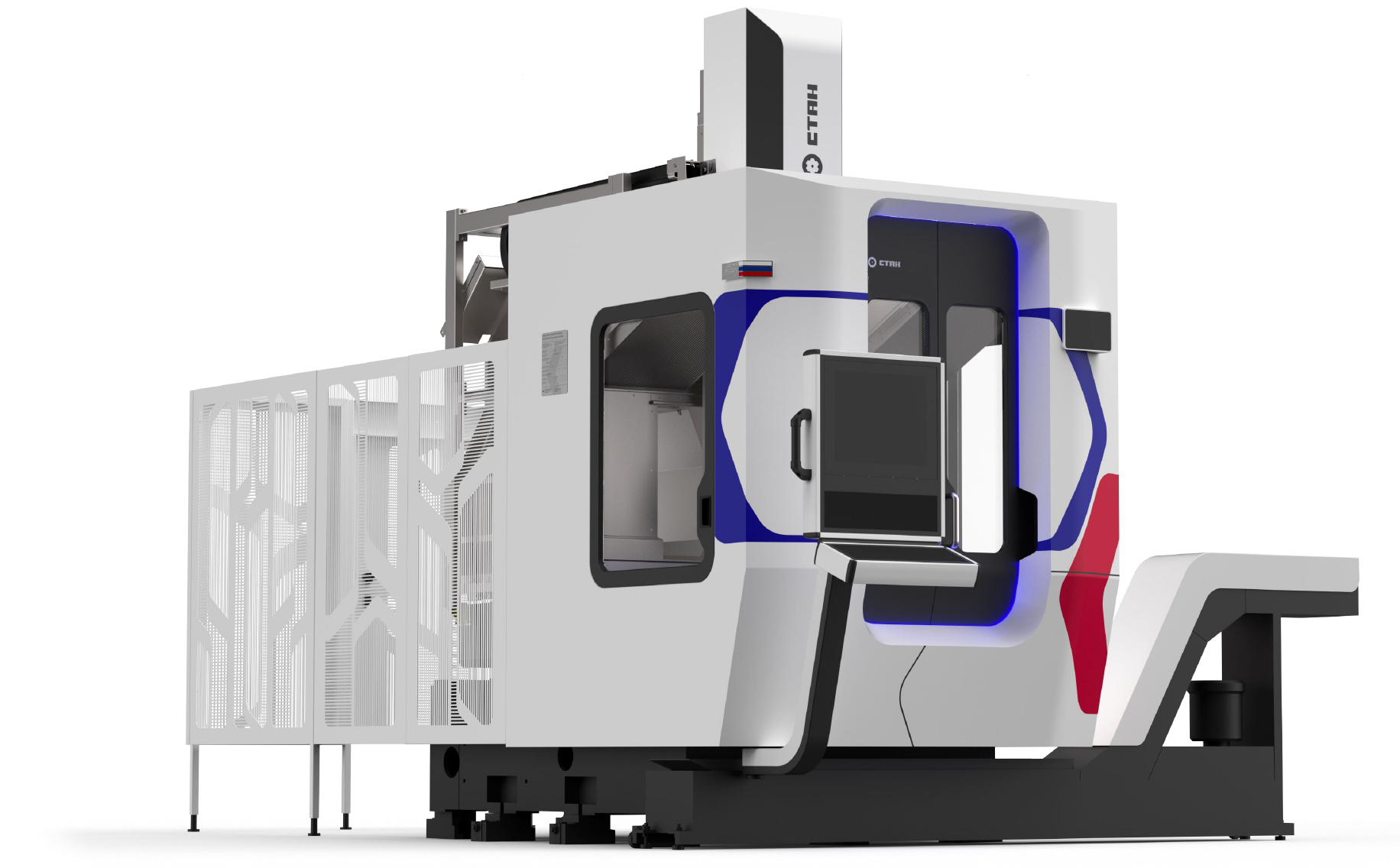

Центр обрабатывающий модели S450 станок ЧПУ

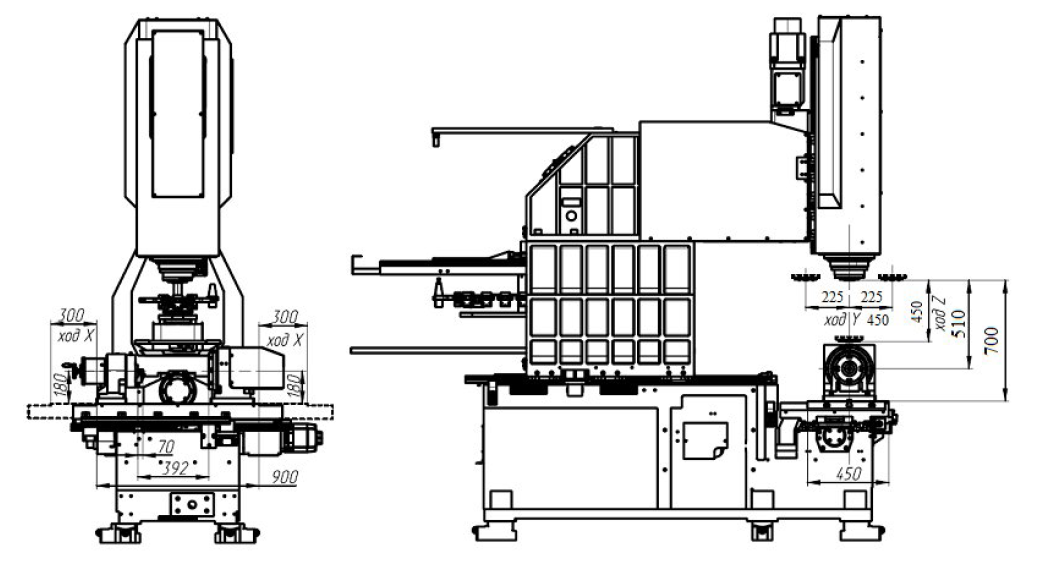

Рабочая зона модели S450

Рабочая зона

Станок модели S450 представляет собой конструкцию, собранную из литых деталей и обладает достаточной жесткостью и термостабильностью.
В станке S450 объединены следующие конструктивные особенности:
– перемещение инструмента по осям Y и Z, перемещение стола по оси Х обеспечивает точное перемещение режущего инструмента и защиту направляющих и ШВП от попадания стружки и СОЖ в процессе обработки;
– абсолютные датчики линейных перемещений обеспечивают высокую точность позиционирования рабочих органов;
– корпусные детали выполнены из чугуна, обеспечивающего жесткость и виброустойчивость механической структуры;
– инструментальный магазин расположен в колонне, защищен от попадания стружки и СОЖ;
–автоматическая смена инструмента производится движением шпинделя;
– компактное расположение оборудования;
Станок имеет широкие диапазоны величин подач и частот вращения шпинделя, которые полностью обеспечивают выбор нормативных режимов резания для обработки заготовок из различных конструкционных материалов. На станке программируются координатные перемещения салазок (ось Х), колонны (ось Y), шпиндельной бабки (ось Z), скорость их перемещений, частота вращения шпинделя и работа устройства автоматической смены инструмента.

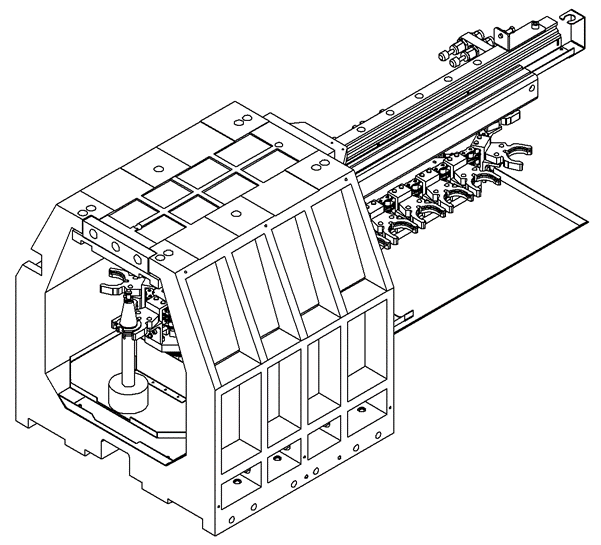

Инструментальный магазин

Магазин инструментальный цепного типа расположен в нише колонны нижней. Защищен от попадания стружки и СОЖ в процессе обработки заготовки.
Смена инструмента производится движением шпинделя.
В зону смены инструмента магазин перемещается пневмоприводом. Для торможения подвижной части снаряженного магазина в крайни положениях используются гидроамортизаторы.
Сток в нише колонны предотвращает попадание капель СОЖ с инструмента за пределы зоны резания

Магазин инструментальный цепного

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В БАЗОВОМ ИСПОЛНЕНИИ

Характеристики устанавливаемого инструмента

Инструментальный конус                                                                                                                                                  SK40/ISO40
Максимальная длина                                                                                                                                                            220 мм
Максимальный диаметр                                                                                                                                                      90 мм
Максимальная масса                                                                                                                                                                   7 кг

Рабочие и установочные перемещения

Наибольшее программируемое перемещение:
- по оси Х                                                                                                                                                                                  600 мм
- по оси Y                                                                                                                                                                                  450 мм
- по оси Z                                                                                                                                                                                  450 мм

Точность двухстороннего позиционирования

По оси Х                                                                                                                                                                                    10 мкм
По оси Y                                                                                                                                                                                    10 мкм
По оси Z                                                                                                                                                                                    10 мкм

Шпиндель

Диапазон частот вращения                                                                                                                           10...8 000 об./мин
Наибольший крутящий момент                                                                                                                                        350 Нм

Стол

Размер рабочей поверхности стола                                                                                                                        900х450 мм
Грузоподъемность                                                                                                                                                                  400 кг

Система автоматической смены инструмента

Емкость инструментального магазина                                                                                                                              24 шт.
Время смены инструмента                                                                                                                                                    7 сек
