S450

Центр обрабатывающий модели S450 предназначен для комплексной обработки деталей из различных конструкционных материалов.
На станке могут производиться различные виды обработки: сверление, зенкерование, развертывание отверстий, нарезание резьбы метчиками и фрезами, а также получистовое и чистовое прямолинейное и контурное фрезерование деталей, чистовое растачивание отверстий и канавок в них

Фрезерный обрабатывающий центр ЧПУ станок S450 купить со склада
Станок с ЧПУ модели S450 общий вид

Рабочая зона

Станок модели S450 представляет собой конструкцию, собранную из литых деталей и обладает достаточной жесткостью и термостабильностью.
В станке S450 объединены следующие конструктивные особенности:
– перемещение инструмента по осям Y и Z, перемещение стола по оси Х обеспечивает точное перемещение режущего инструмента и защиту направляющих и ШВП от попадания стружки и СОЖ в процессе обработки;
– абсолютные датчики линейных перемещений обеспечивают высокую точность позиционирования рабочих органов;
– корпусные детали выполнены из чугуна, обеспечивающего жесткость и виброустойчивость механической структуры;
– инструментальный магазин расположен в колонне, защищен от попадания стружки и СОЖ;
–автоматическая смена инструмента производится движением шпинделя;
– компактное расположение оборудования;
Станок имеет широкие диапазоны величин подач и частот вращения шпинделя, которые полностью обеспечивают выбор нормативных режимов резания для обработки заготовок из различных конструкционных материалов. На станке программируются координатные перемещения салазок (ось Х), колонны (ось Y), шпиндельной бабки (ось Z), скорость их перемещений, частота вращения шпинделя и работа устройства автоматической смены инструмента.

Инструментальный магазин

Магазин инструментальный цепного типа расположен в нише колонны нижней. Защищен от попадания стружки и СОЖ в процессе обработки заготовки.
Смена инструмента производится движением шпинделя.
В зону смены инструмента магазин перемещается пневмоприводом. Для торможения подвижной части снаряженного магазина в крайни положениях используются гидроамортизаторы.
Сток в нише колонны предотвращает попадание капель СОЖ с инструмента за пределы зоны резания

Магазин инструментальный цепного типа для станков с ЧПУ

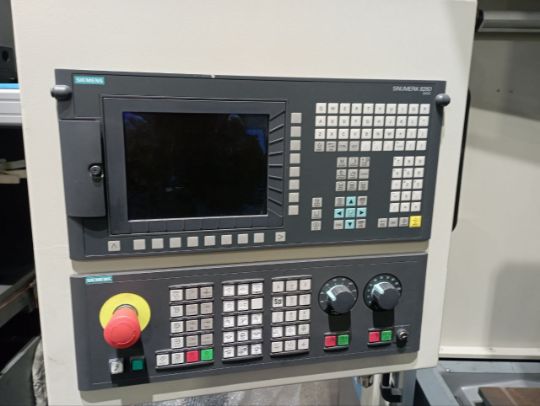

Пульт системы управления станка с ЧПУ S450

система управления

Станок оснащен системой ЧПУ Siemens SINUMERIK 828D .
Система ЧПУ Sinumerik 828D предназначена для станков компакт-класса и располагает необходимыми технологическими функциями и универсальными методами программирования

Высокая производительность системы SINUMERIK 828D BASIC M позволяет обеспечить зеркальную точность обработки поверхностей при минимуме затрачиваемого на обработку времени.

Отличительные особенности:

  • Одновременная интерполяция до 5 осей;
  • Возможность периферийного фрезерования по оси А;
  • Оптимально подготовлена для обработки литых и штампованных деталей;
  • Минимальные требования по размещению;
  • 8 – дюймовый TFT-дисплей с полноценной QWERTY-клавиатурой, USB и пр.;
  • Простота в обслуживании – отсутствие аккумуляторной батареи, вентилятора или жесткого диска;
  • Поддержка графического и DIN программирования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики устанавливаемого инструмента

Инструментальный конус                                                                                                                                                       SK 40
Максимальная длина                                                                                                                                                            220 мм
Максимальный диаметр                                                                                                                                                      100 мм
Максимальная масса                                                                                                                                                                   8 кг

Рабочие и установочные перемещения

Наибольшее программируемое перемещение:
- по оси Х                                                                                                                                                                                  600 мм
- по оси Y                                                                                                                                                                                  450 мм
- по оси Z                                                                                                                                                                                  450 мм

Точность двухстороннего позиционирования

По оси Х                                                                                                                                                                                    10 мкм
По оси Y                                                                                                                                                                                    10 мкм
По оси Z                                                                                                                                                                                    10 мкм

Шпиндель

Диапазон частот вращения                                                                                                                           0...8000 об./мин
Наибольший крутящий момент                                                                                                                                        70 Нм

Стол

Размер рабочей поверхности стола                                                                                                                        900х450 мм
Грузоподъемность                                                                                                                                                                  400 кг

Система автоматической смены инструмента

Емкость инструментального магазина                                                                                                                              24 шт.
Максимальная суммарная масса инструмента                                                                                                                  96 кг
Время смены инструмента                                                                                                                                                    10 сек

Комплект поставки

  • Шпиндель SK 40, 0-8000 мин-1, 70 Нм
  • Система ЧПУ Siemens SINUMERIK 828D
  • Стол 450 х 900 мм
  • Магазин 24 поз.
  • Станция СОЖ, объем станции 600л, наружная подача СОЖ в зону резания, подача СОЖ через инструмент 70 бар, пистолет СОЖ
  • Ленточный транспортер и бак для стружки
  • Защита направляющих и ШВП
  • Кабинетное ограждение
  • Фильтр паров СОЖ
  • Импульсная система смазки
  • Блок подготовки воздуха, блок тонкой очистки, компрессор подачи запирающего воздуха в шпиндель после отключения станка
  • Система охлаждения двигателя шпинделя
  • Гидростанция и гидросистема
  • Электронная блокировка дверей ограждения, дверей электрошкафа
  • Освещение рабочей зоны, освещение электрошкафа
  • 3-цветная сигнальная ламп состояния станка
  • Установочный комплект клиновых опор
  • Комплект транспортных устройств
  • Комплект сопроводительной и эксплуатационной документации на бумажном носителе
  • Упаковка стандартная (полиэтиленовый чехол)
  • Пусконаладочные работы согласно регламенту Производителя
  • Инструктаж персонала технический (3х специалистов): электронщика, наладчика, оператора
  • Консультации по условиям монтажа и режимам работы оборудования
