VMB800

Центр обрабатывающий модели VMB800 предназначен для комплексной обработки деталей сложной формы.
Станок с числовым программным управлением (ЧПУ) позволяет производить различные виды обработки: сверление, зенкерование, развертывание отверстий, нарезание резьбы метчиками и фрезами, а также получистовое и чистовое прямолинейное и контурное фрезерование деталей, чистовое растачивание отверстий и канавок в них

Центр обрабатывающий модели VMB 800 станок ЧПУ

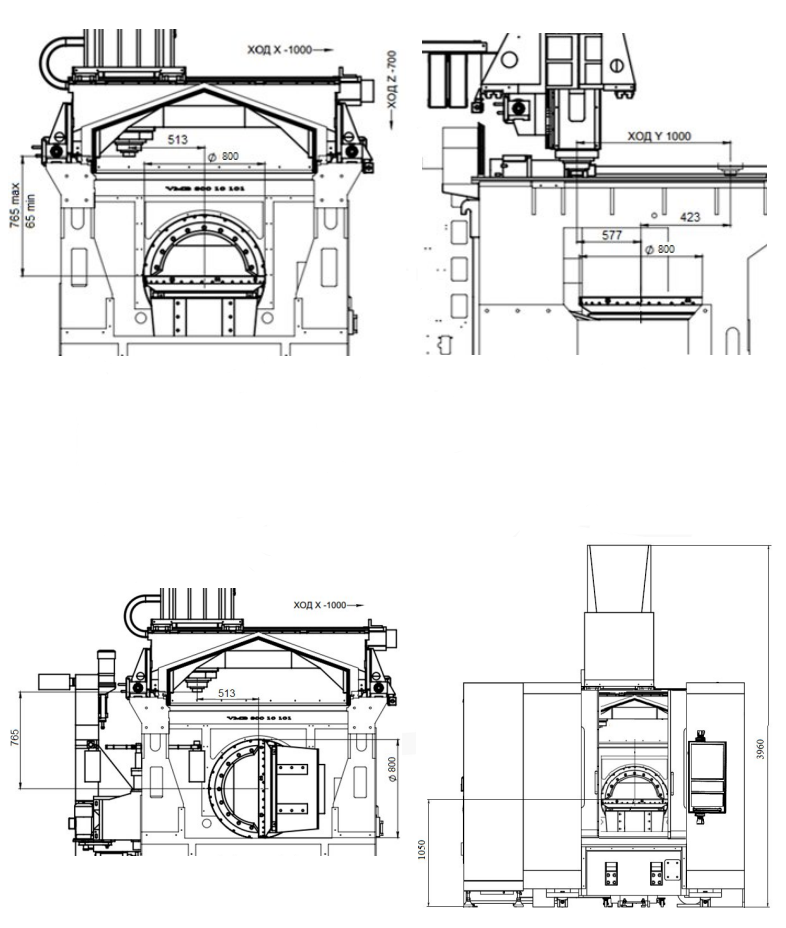

конструкция станка ЧПУ

Рабочая зона

Станок представляет собой конструкцию, собранную из литых деталей, и обладает достаточной жесткостью и термостабильностью.
В станке объединены уникальные конструктивные особенности:
– применение конструкции типа DCG (Driven at the Center of Gravity – привод в центре тяжести) повышает точность перемещений, обеспечивает малые вибрации при разгоне и минимизирует вибрации при изменении направления перемещения, что значительно уменьшает погрешности круглости при отработке дуговых траекторий;
– применение конструкции типа Box-in-Box («коробка в коробке») обеспечивает высокую жесткость и виброустойчивость несущей системы и приводов, минимизирует вибрации, позволяют максимизировать ускорения в начале холостых перемещений (разгона), являются главным фактором, обеспечивающим увеличение скоростей перемещений и уменьшение погрешностей; данная структура обеспечивает стабильность по точности за счет симметричности тепловых деформаций;
– применение коробчатой формы шпиндельной бабки и наличие четырех
направляющих, расположенных попарно на противоположных сторонах корпуса бабки, снижают погрешности при обработке из-за демпфирования упругих деформаций и обеспечивают термосиммертичность конструкции благодаря расположению шпинделя на оси симметрии; тепловые деформации в силу симметричности конструкции не нарушают положение оси шпинделя;
– наклонно-поворотный стол интегрирован в основание станка;
– реализация привода главного движения и приводов поворота осей B и C на базе встроенных электродвигателей типа DDM (Direct Drive Motor – прямой привод) обеспечивает высокую крутильную жесткость и беззазорность приводов, повышенную динамическую устойчивость конструкции и, следовательно, высокую точность обработки;
– абсолютные датчики линейных перемещений и угловые энкодеры круговых
перемещений обеспечивают высокую точность позиционирования рабочих органов.
Станок имеет широкие диапазоны величин подач и частот вращения шпинделя, которые полностью обеспечивают выбор нормативных режимов резания для обработки заготовок из различных конструкционных материалов. На станке программируются координатные перемещения салазок Х (ось Х), салазок Y (ось Y), шпиндельной бабки (ось Z), скорость их перемещений, угол поворота и частота вращения стола (ось В), угол поворота и частота вращения планшайбы (ось С), частота вращения шпинделя и работа устройства АСИ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В БАЗОВОМ ИСПОЛНЕНИИ

Характеристики устанавливаемого инструмента

Инструментальный конус                                                                                                                                                HSK A100
Максимальная длина                                                                                                                                                            400 мм
Максимальный диаметр (через одно гнездо)                                                                                                        80 (160) мм
Максимальная масса                                                                                                                                                                 25 кг

Рабочие и установочные перемещения

Наибольшее программируемое перемещение:
- по оси Х                                                                                                                                                                                1000 мм
- по оси Y                                                                                                                                                                                1000 мм
- по оси Z                                                                                                                                                                                  700 мм
- по оси B                                                                                                                                                                                     ±170°
- по оси C                                                                                                                                                                                     ±360°

Точность двухстороннего позиционирования

По оси Х                                                                                                                                                                                      8 мкм
По оси Y                                                                                                                                                                                      8 мкм
По оси Z                                                                                                                                                                                      8 мкм

Шпиндель

Диапазон частот вращения                                                                                                                           10...16000 об./мин
Наибольший крутящий момент                                                                                                                                        350 Нм

Стол

Размер рабочей поверхности стола                                                                                                                             Ø 800 мм
Грузоподъемность                                                                                                                                                                1000 кг

Система автоматической смены инструмента

Емкость инструментального магазина                                                                                                                              40 шт.
Максимальная суммарная масса инструмента                                                                                                                560 кг
Время смены инструмента                                                                                                                                                    10 сек

КОМПЛЕКТ ПОСТАВКИ

Станок в базовом исполнении

  • Шпиндель HSK A100, 12000-16000 мин-1, 250-350 Нм
  • Стол Ø 800 мм
  • Магазин 40 поз.
  • Станция СОЖ, объем станции 600л, наружная подача СОЖ в зону резания, подача СОЖ через инструмент 70 бар, пистолет СОЖ
  • Ленточный транспортер и бак для стружки
  • Защита направляющих и ШВП
  • Кабинетное ограждение
  • Фильтр паров СОЖ
  • Автоматическая импульсная система смазки
  • Блок подготовки воздуха, блок тонкой очистки, компрессор подачи запирающего воздуха в шпиндель после отключения станка
  • Система охлаждения двигателя шпинделя
  • Гидростанция и гидросистема
  • Электронная блокировка дверей ограждения, дверей электрошкафа
  • Освещение рабочей зоны, освещение электрошкафа
  • 3-цветная сигнальная ламп состояния станка
  • Комплект транспортных устройств
  • Комплект сопроводительной и эксплуатационной документации на бумажном носителе
  • Упаковка стандартная (полиэтиленовый чехол)
  • Пусконаладочные работы согласно регламенту Производителя
  • Инструктаж персонала технический (3х специалистов): электронщика, наладчика, оператора
  • Консультации по условиям монтажа и режимам работы оборудования

Опциональная комплектация

  • Шпиндель скоростной HSK A63, 20000-24000 мин-1, 80-150 Нм
  • Шпиндель силовой HSK A100, 8000 мин-1, 600 Нм
  • Стол наклонно-поворотный
  • Поворотный стол Ø 630 (VMB 630)
  • Шпиндель токарно-фрезерный HSK T100, 12000-16000 мин-1, 250-350 Нм (VMB 800T, VMB 630T)
  • Устройство смены заготовок  (VMB 800C)

Дополнительная комплектация

  • Система контроля режущего инструмента
  • Система контроля детали
  • Станция тонкой очистки СОЖ увеличенного объема на 1000 л
  • Термостабилизатор СОЖ
  • Скиммер (отделитель масла)
  • Подача воздуха в зону резания через форсунки шпинделя
  • Подача воздуха через шпиндель
  • Система диагностики и мониторинга
  • Кондиционер электрошкафа
  • Иллюминатор

Услуги

  • Расширенная гарантия на срок до 24 мес.
  • Постпроцессор для NX
  • Кинематическая 3D модель с симуляцией обработки в NX
  • Кинематическая 3D модель с симуляцией обработки в VERICUT
  • Разработка технологии (расчет режимов резания), управляющая программа, внедрение по чертежу детали
