ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В БАЗОВОМ ИСПОЛНЕНИИ
Характеристики устанавливаемого инструмента
Инструментальный конус HSK A63
Максимальная длина 220 мм
Максимальный диаметр 100 мм
Максимальная масса 8 кг

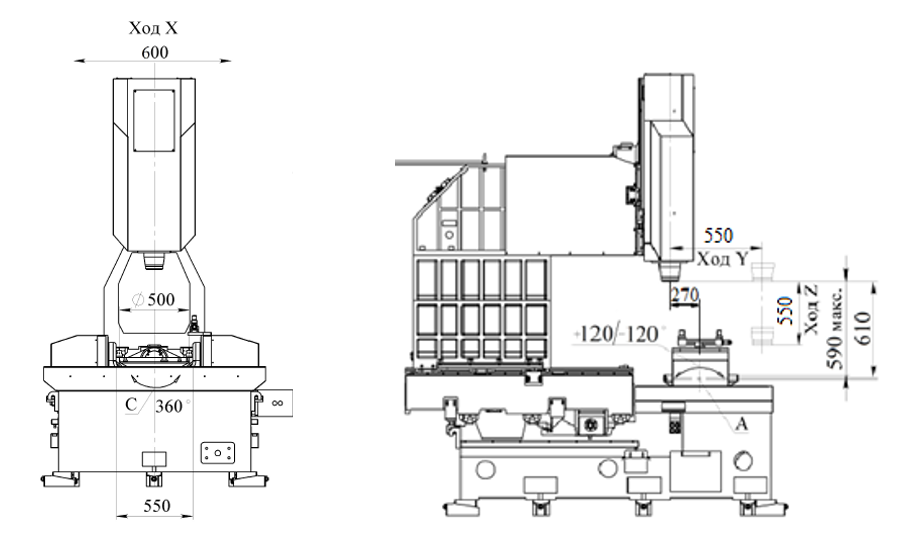

Рабочие и установочные перемещения
Наибольшее программируемое перемещение:
- по оси Х 600 мм
- по оси Y 550 мм
- по оси Z 550 мм
- по оси A +120°/-120°
- по оси С ±360°
Точность двухстороннего позиционирования
По оси Х 10 мкм
По оси Y 10 мкм
По оси Z 10 мкм
По оси А 6°
По оси С 6°
Шпиндель
Диапазон частот вращения 10...20000 об./мин
Наибольший крутящий момент 120 Нм
Стол
Размер рабочей поверхности стола Ø 500 мм
Грузоподъемность 500 кг
Система автоматической смены инструмента
Емкость инструментального магазина 24 шт.
Максимальная суммарная масса инструмента 96 кг
Время смены инструмента 10 сек
КОМПЛЕКТ ПОСТАВКИ
Станок в базовом исполнении
- Шпиндель для скоростной обработки*

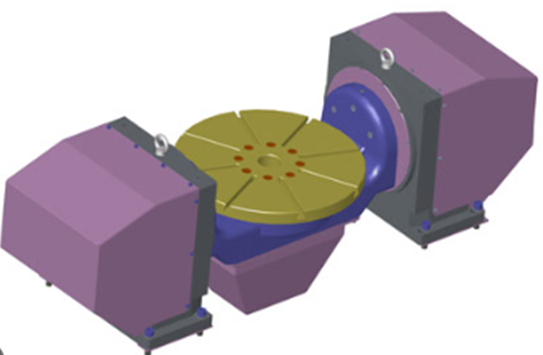

- Стол наклонно-поворотный Ø 500 мм*
- Инструментальный магазин на 24 поз.*
- Станция фильтрации СОЖ объемом 600 л с пистолетом СОЖ*
- Фильтр паров СОЖ
- Ленточный стружкоуборочный транспортер и бак для стружки
- Защита направляющих и ШВП
- Кабинетное ограждение
- Автоматическая импульсная система смазки
- Блок подготовки воздуха, блок тонкой очистки, компрессор подачи запирающего воздуха в шпиндель после отключения станка
- Система охлаждения двигателя шпинделя
- Гидростанция и гидросистема
- Электронная блокировка дверей ограждения, дверей электрошкафа
- Освещение рабочей зоны и электрошкафа
- Сигнализация (3-цветная сигнальная лампа состояния станка)
- Система управления станком Мехатроника*
- Кондиционер электрошкафа
- Установочный комплект клиновых опор
- Комплект транспортных устройств
- Комплект принадлежностей и запасных частей на 1 год двухсменной работы
- Комплект технических жидкостей для первичной заправки
- Стандартная упаковка (станок под полиэтиленовый чехол)
- Комплект сопроводительной и эксплуатационной документации на бумажном носителе (1 экземпляр)
- Консультации по условиям монтажа и режимам работы оборудования
- Пусконаладочные работы
- Технический инструктаж персонала
Опциональная комплектация
- Стол для токарной обработки с высокомоментным электродвигателем прямого привода с частотой вращения S1/S6 150/240 об./мин, крутящим моментом привода оси S1/S6 700/1280 Нм
- Скорость быстрых перемещений по линейным осям 55 м/мин
- Шпиндель для токарной обработки HSK T-63, 15 000 об./мин, 200 Нм
- Система управления станком HNC
- Инструментальный магазин 40 поз.
- Станция фильтрации СОЖ объемом 1000 л
Дополнительная комплектация
- Запасной шпиндель-мотор
- Система активного контроля инструмента Hexagon TS35.20
- Система активного контроля инструмента Hexagon TS35.65
- Система активного контроля инструмента Hexagon LTS35.65
- Система активного контроля детали Hexagon RWP20.50
- Система активного контроля детали Hexagon RWP25.50
- Система безопасности (контроль вибрации и нагрузки)
- Подача воздуха в зону резания через форсунки шпинделя
- Подача воздуха через инструмент
- Магнитный сепаратор СОЖ
- Скиммер (отделитель масла)
- Термостабилизатор СОЖ
- Управление давлением на линии подачи СОЖ через инструмент при помощи ЧПУ
- Иллюминатор (смотровое окно)
- Комплект анкерного материала
- Постпроцессор
- 3D модель для САМ системы
- Комплект технических жидкостей на 1 год двухсменной работы оборудования
- Дополнительные комплекты сопроводительной и эксплуатационной документации
Услуги
- Расширенная гарантия на срок до 24 мес.
- Постпроцессор для NX
- Кинематическая 3D модель с симуляцией обработки в NX
- Кинематическая 3D модель с симуляцией обработки в VERICUT
