ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В БАЗОВОМ ИСПОЛНЕНИИ
Характеристики устанавливаемого инструмента
Инструментальный конус HSK A63
Максимальная длина 300 мм
Максимальный диаметр (через одно гнездо) 75 (125) мм
Максимальная масса 8 кг

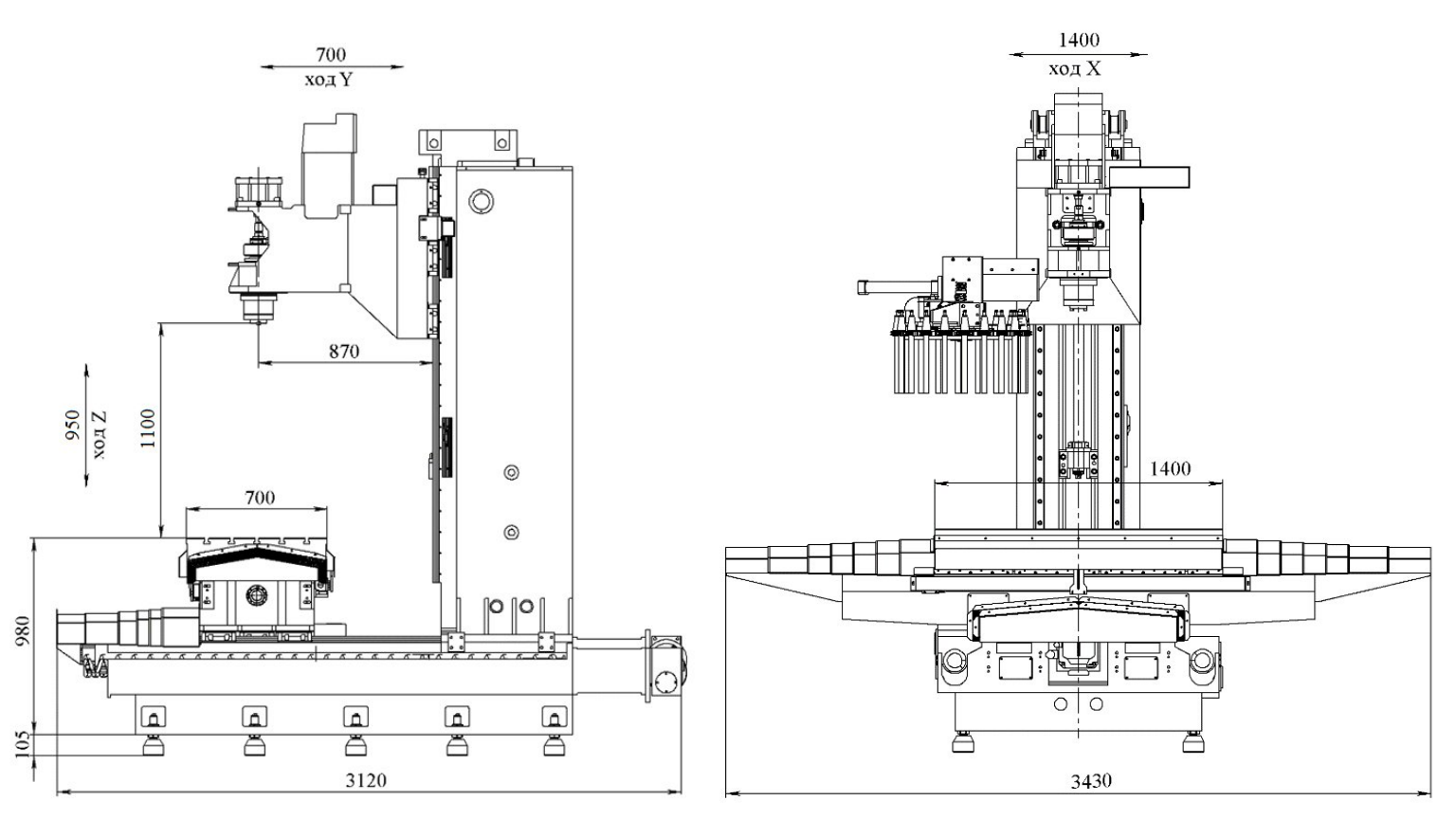

Рабочие и установочные перемещения
Наибольшее программируемое перемещение:
- по оси Х 1400 мм
- по оси Y 700 мм
- по оси Z 950 мм
Точность двухстороннего позиционирования
По оси Х 10 мкм
По оси Y 10 мкм
По оси Z 10 мкм
Шпиндель
Диапазон частот вращения 10...16000 об./мин
Наибольший крутящий момент 150 Нм
Стол
Размер рабочей поверхности стола 700х1300 мм
Грузоподъемность 1500 кг
Система автоматической смены инструмента
Емкость инструментального магазина 20 шт.
Максимальная суммарная масса инструмента 800 кг
Время смены инструмента 10 сек
КОМПЛЕКТ ПОСТАВКИ
Станок в базовом исполнении
- Шпиндель HSK A63, 12000-16000 мин-1, 80-150 Нм
- Стол 700 х 1400 мм
- Магазин 20 поз.
- Станция СОЖ, объем станции 600л, наружная подача СОЖ в зону резания, подача СОЖ через инструмент 70 бар, пистолет СОЖ
- 2 шнековых транспортера в зоне резания, ленточный транспортер и бак для стружки
- Защита направляющих и ШВП
- Кабинетное ограждение
- Фильтр паров СОЖ
- Автоматическая импульсная и консистентная система смазки
- Блок подготовки воздуха, блок тонкой очистки, компрессор подачи запирающего воздуха в шпиндель после отключения станка
- Система охлаждения двигателя шпинделя
- Гидростанция и гидросистема
- Электронная блокировка дверей ограждения, дверей электрошкафа
- Освещение рабочей зоны, освещение электрошкафа
- 3-цветная сигнальная ламп состояния станка
- Комплект транспортных устройств
- Комплект сопроводительной и эксплуатационной документации на бумажном носителе
- Упаковка стандартная (полиэтиленовый чехол)
- Пусконаладочные работы согласно регламенту Производителя
- Инструктаж персонала технический (3х специалистов): электронщика, наладчика, оператора
- Консультации по условиям монтажа и режимам работы оборудования
Опциональная комплектация
- Шпиндель силовой HSK A63, 6000-12000 мин-1, 400-600 Нм
- Шпиндель механический SK 40, 8000 мин-1, 100 Нм
- Стол 600х1300 мм, грузоподъемность 1100 кг (600V)
- Стол 800х1500 мм, грузоподъемность 1500 кг (800V)
- Поворотный стол
- Наклонно-поворотный стол (для моделей 700V и 800V)
Дополнительная комплектация
- Система контроля режущего инструмента
- Система контроля детали
- Станция тонкой очистки СОЖ увеличенного объема на 1000 л
- Термостабилизатор СОЖ
- Скиммер (отделитель масла)
- Подача воздуха в зону резания через форсунки шпинделя
- Подача воздуха через шпиндель
- Система диагностики и мониторинга
- Кондиционер электрошкафа
- Иллюминатор
Услуги
- Расширенная гарантия на срок до 24 мес.
- Постпроцессор для NX
- Кинематическая 3D модель с симуляцией обработки в NX
- Кинематическая 3D модель с симуляцией обработки в VERICUT
- Разработка технологии (расчет режимов резания), управляющая программа, внедрение по чертежу детали
