1728-1

Токарный обрабатывающий центр модели 1728-1 предназначен для комплексной обработки деталей типа тел вращения: фланцев, валов, ступиц. Станок с числовым программным управлением (ЧПУ) позволяет производить наружное точение, сверление, нарезание резьбы.

Технические характеристики и жёсткость станка позволяют полностью использовать возможности современного инструмента при обработке, как чёрных, так и цветных металлов, титановых сплавов, жаропрочных сталей.

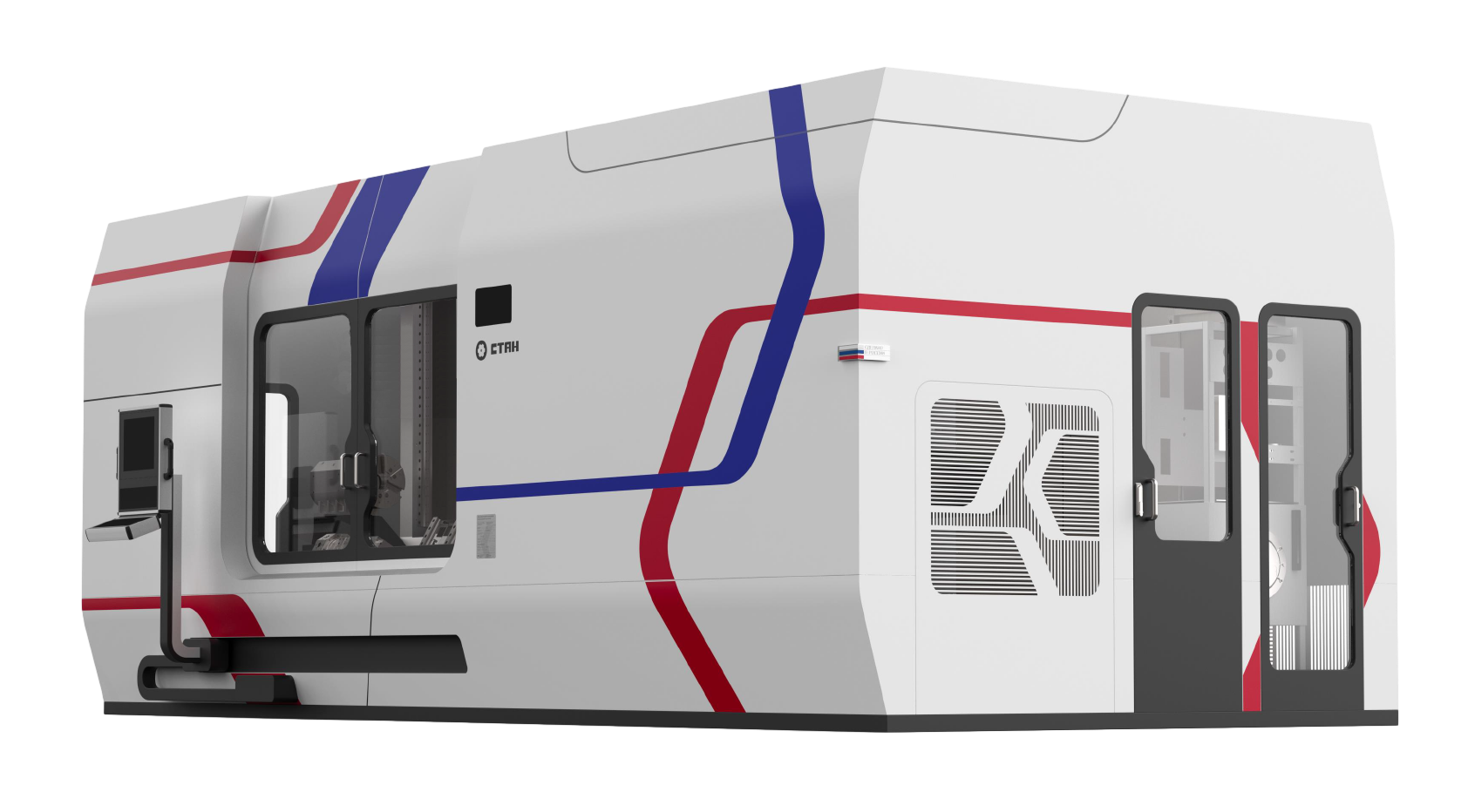

Токарный обрабатывающий центр модели 1728-1 станок ЧПУ

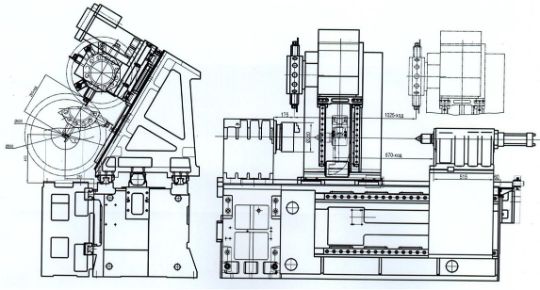

Рабочая зона станка с чпу

Рабочая зона

Конструкция станка построена по модульному принципу, позволяющему изготавливать на базовой основе варианты исполнения станков с наиболее оптимальной для потребителя схемой компоновки с различной степенью автоматизации и комплектации.

Все базовые корпусные детали рассчитаны по методу конечных элементов. Чугунные литые корпуса станка в сочетании с оптимальными сечениями и расположением ребер, а также ряд современных конструктивных решений обеспечивают станку высокую жесткость и демпфирующую способность. Вследствие чего гарантируется высокая точность обработки деталей.

Для защиты линейных направляющих и винтовых передач от стружки и СОЖ на станке установлены телескопические защиты по продольной оси Z и поперечной оси X

ТОКАРНЫЙ ШПИНДЕЛЬ

Привод механизма шпинделя осуществляется от электродвигателя через ременную передачу. Корпус бабки шпиндельной установлен на левой головной части станины.
Шпиндель выполнен двухопорным. Передняя опора состоит из прецизионного цилиндрического роликоподшипника и упорно-радиального двойного шарикоподшипника. Задняя опора состоит из прецизионного цилиндрического роликоподшипника.
С левого торца корпуса крепится угловой энкодер для нарезки резьбы.
Передний конец шпинделя - фланцевый для обеспечения крепления гидрозажиного патрона. Задний конец шпинделя имеет посадочный поясок для крепления гидроцилиндра управления патроном.
Выбор частоты вращения шпинделя осуществляется автоматически по программе.

Токарный шпиндель станка с чпу
токарный мотор шпиндель

ТОКАРНЫЙ мотор-ШПИНДЕЛЬ

Опционально возможно оснащение станка токарным мотор-шпинделем.
В данном случае бабка шпиндельная представляет собой интегрированный мотор – шпиндель, встроенный в литой корпус. На корпусе установлен гидравлический тормоз, который фиксирует шпиндель во время выполнения обработки приводным инструментом. С левого торца корпуса крепится угловой энкодер для нарезки резьбы.

Корпус бабки шпиндельной установлен на левой головной части станины. Крепление бабки шпиндельной к станине осуществляется винтами.

Выбор частоты вращения шпинделя осуществляется автоматически по программе.

Револьверная ГОЛОВКА

Револьверная головка смонтирована на суппорте для обеспечения перемещения режущего инструмента в продольном и поперечном направлениях. К торцам корпуса суппорта прикреплена телескопическая защита, закрывающая винт продольной подачи и линейные направляющие на всей длине хода. Револьверная головка позволяет устанавливать до 12 резцов сечением до 20х20 мм.

Опционально возможно оснащение станка револьверной головкой с приводным инструментом YANTAI SHD 16L.

  • Количество инструментальных позиций - 12 шт.
  • Типоразмер хвостовика - BMT 45
  • Интерфейс инструментальной оправки - DIN 5480
  • Мощность привода инструментального шпинделя - 4 кВт
  • Частота вращения приводного инструмента - 6000 об./мин
  • Крутящий момент привода инструментального шпинделя - 25 Нм
  • Точность (повторяемость) позиционирования по оси С - ±25 (±10) угл. сек.

Опционально возможно оснащение станка револьверной головкой с приводным инструментом и осью Y YANTAI SHDY 16.

  • Количество инструментальных позиций - 12 шт.
  • Типоразмер хвостовика - BMT 45
  • Интерфейс инструментальной оправки - DIN 5480
  • Мощность привода инструментального шпинделя - 4 кВт
  • Частота вращения приводного инструмента - 6000 об./мин
  • Крутящий момент привода инструментального шпинделя - 25 Нм
  • Ход по оси Y - ±40 мм
  • Точность (повторяемость) позиционирования по оси С - ±25 (±10) угл. сек.
  • Точность (повторяемость) позиционирования по оси Y - ±4 (±2) мкм

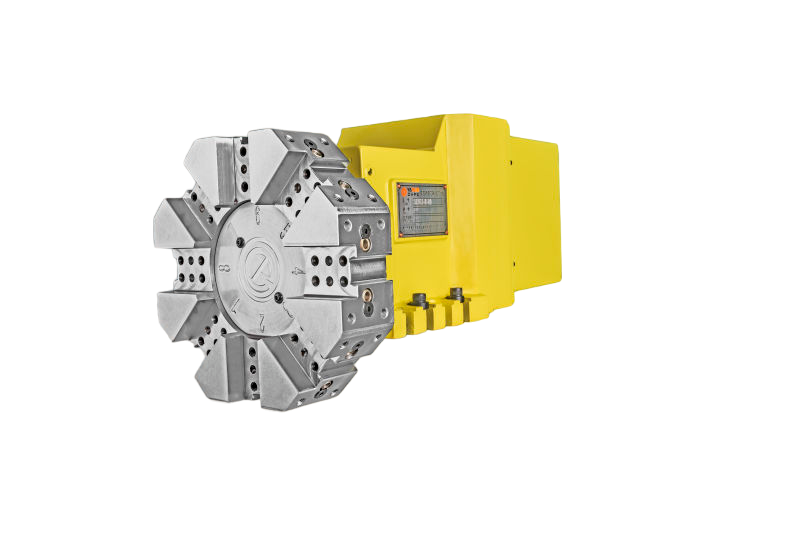

Револьверная ГОЛОВКА для станка с чпу
Бабка задняя для поджима изделия

Задняя бабка

Бабка задняя предназначена для поджима изделия и состоит из корпуса пиноли и гидравлического механизма перемещения пиноли.
Пиноль бабки задней перемещается автоматически. Ограничение перемещения пиноли осуществляется за счет двух конечных выключателей, входящих в гидроцилиндр.
Управление осуществляется дистанционно посредством двух педалей. Отвод и подвод пиноли бабки задней и разжим и зажим кулачков патрона осуществляются от одних педалей, при этом переключение управления педалями производится с пульта ЧПУ.

Опционально возможна установка токарного противошпинделя вместо задней бабки.
Противошпиндель представляет собой интегрированный мотор – шпиндель, встроенный в литой корпус. На корпусе установлен гидравлический тормоз, который фиксирует шпиндель во времявыполнения обработки приводным инструментом.
Противошпиндель комплектуется механизированным патроном с управлением от гидравлического цилиндра.

Противошпиндель

Опционально возможно оснащение станка противошпинделемCTB BCES-A206WS.

  • Конус шпинделя - А2-6
  • Диаметр патрона - 250 мм
  • Максимальная частота вращения - 4000 об./мин
  • Номинальная частота вращения - 2000 об./мин
  • Крутящий момент (S1/S6) - 105/130 Нм
  • Мощность привода (S1/S6) - 22/27 кВт
  • Диаметр отверстия в шпинделе - 67 мм

противошпиндель CTB BCES-A206WS

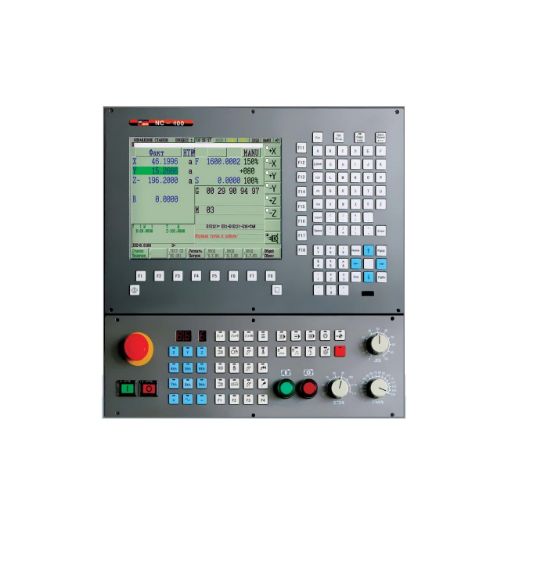

Блок системы управления станка с пу

Система управления

Станок оснащен системой ЧПУ Балт-СистемNC-400 которая отличается уникальным сочетанием многофункциональности, надежности и возможностью одновременной многоосевой обработки. Система имеет открытую архитектуру, что позволяет удовлетворять растущие требования потребителей путем встраивания дополнительных аппаратных и программных модулей.

Система позволяет работать с датчиками типа энкодер, резольвер и индуктосин. Эти качества позволяют эффективно применять устройство для управления токарным обрабатывающим центром.

Основные отличителные особенности системы:

  • Наличие дискретных входов и выходов;
  • Подготовка управляющих программ одновременно с выполнением цикла обработки детали;
  • Вывод информационных сообщений (ошибки при подготовке кадров, ошибки оператора, ошибки диагностики системы и станка);
  • Компенсация погрешности ходового винта и компенсация люфтов;
  • Программные ограничения;
  • Управление разгоном/торможением по линейному или экспоненциальному закону;
  • Электронный штурвал;
  • Диагностика при включении и во время работы;
  • Встроенный программируемый интерфейс логики станка;
  • Язык высокого уровня для программирования интерфейса логики станка;
  • Видеографика.

Опционально возможно оснащение станка системой ЧПУ HNC 848.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В БАЗОВОМ ИСПОЛНЕНИИ

Характеристики обрабатываемой детали

Максимальный обрабатываемый диаметр                                                                                                                    400 мм
Максимальный устанавливаемый диаметр                                                                                                                   550 мм

Максимальная масса заготовки                                                                                                                                        1000 кг
Максимальная обрабатываемая длина                                                                                                                         1000 мм

Рабочая зона

Расстояние между центрами заготовки и инструментального шпинделя                                                            280 мм
Ход по оси X                                                                                                                                                                             280 мм
Ход по оси Z                                                                                                                                                                           1025 мм
Ход задней бабки (ось W)                                                                                                                                                     870 мм

Револьверная головка

Количество инструментальных позиций                                                                                                                         12 шт.

Сечение устанавливаемого инструмента                                                                                                                   25х25 мм

Точность двустороннего позиционирования

По оси Z                                                                                                                                                                                 ± 12 мкм
По оси X                                                                                                                                                                                   ± 6 мкм
По оси W                                                                                                                                                                                ± 10 мкм

Токарный шпиндель

Конус шпинделя                                                                                                                                                                          А2-8
Максимальная частота вращения                                                                                                                         3125 об./мин Номинальная частота вращения                                                                                                                             750 об./мин
Номинальный крутящий момент                                                                                                                                      600 Нм

Номинальная мощность привода                                                                                                                                      25 кВт

Диаметр отверстия в шпинделе                                                                                                                                          97 мм
Диаметр патрона                                                                                                                                                                   315 мм

КОМПЛЕКТ ПОСТАВКИ

Станок в базовом исполнении

  • Шпиндель базовый А2-8, 3125 об./мин, 600 Нм, 25 кВт, патрон Ø315 мм
  • Система управления станком с ЧПУ Балт-Систем NC400
  • Револьверная головка Yasun SLT80A на 12 поз.
  • Задняя бабка
  • Станция СОЖ на 200 л, наружная подача в зону резания, пистолет СОЖ
  • Система смазки
  • Ленточный транспортер в зоне резания и бак для стружки
  • Комплект защиты направляющих и ШВП
  • Преобразователи угловых перемещений
  • Пульт оператора стационарный
  • Трёхцветная сигнальная лампа работы режимов станка
  • Упаковка стандартная (полиэтиленовый чехол)
  • Комплект сопроводительной и эксплуатационной документации на бумажном носителе
  • Комплект закладных частей фундамента (клиновые опоры) для выставки и установки станка на фундаменте
  • Шеф-монтаж
  • Пусконаладочные работы
  • Базовая гарантия на 12 мес.

Опциональное исполнение

  • Шпиндель высокоскоростной А2-6, 4500 об./мин, 191/235 Нм, 15/19 кВт, патрон Ø250 мм
  • Шпиндель силовой А2-8, 4000 об./мин, 570/680 Нм, 30/37 кВт, патрон Ø315 мм
  • Противошпиндель А2-6, 4000 об./мин, 570/680 Нм, 30/37 кВт, патрон Ø250 мм
  • Система управления станком с ЧПУ HNC 848
  • Преобразователи линейных перемещений
  • Револьверная приводная головка YANTAI SHD 16L на 12 поз.
  • Револьверная приводная головка YANTAI SHDY 16 на 12 поз. с осью Y

Дополнительная комплектация

  • Люнет самоцентрирующийся FAR FRU 2
  • Система мониторинга и защиты «Диспетчер»
  • Барфидер Samsys Multi 3000
  • Кондиционер шкафа управления DKS R5KLM15042RT
  • Система измерения инструмента Renishaw HPRA F-2176-0671
  • Маслоотделитель SKMR 14
  • Фильтр масляного тумана Reven X-CYCLONE RJ-2

Услуги

  • Доставка автотранспортом до склада заказчика
  • Расширенная гарантия на срок до 24 мес.
  • Постпроцессор для NX
  • Кинематическая 3D модель с симуляцией обработки в NX
  • Кинематическая 3D модель с симуляцией обработки в VERICUT
