SXS 512

Технологический комплекс модульной конструкции для профильного глубинного шлифования модели SXS 512 CNC предназначен для шлифования различных профильных изделий, главным образом для обработки сложных деталей энергетического комплекса за минимально необходимое количество постановов с использованием высокопористых шлифовальных кругов и кругов из кубического нитрида бора

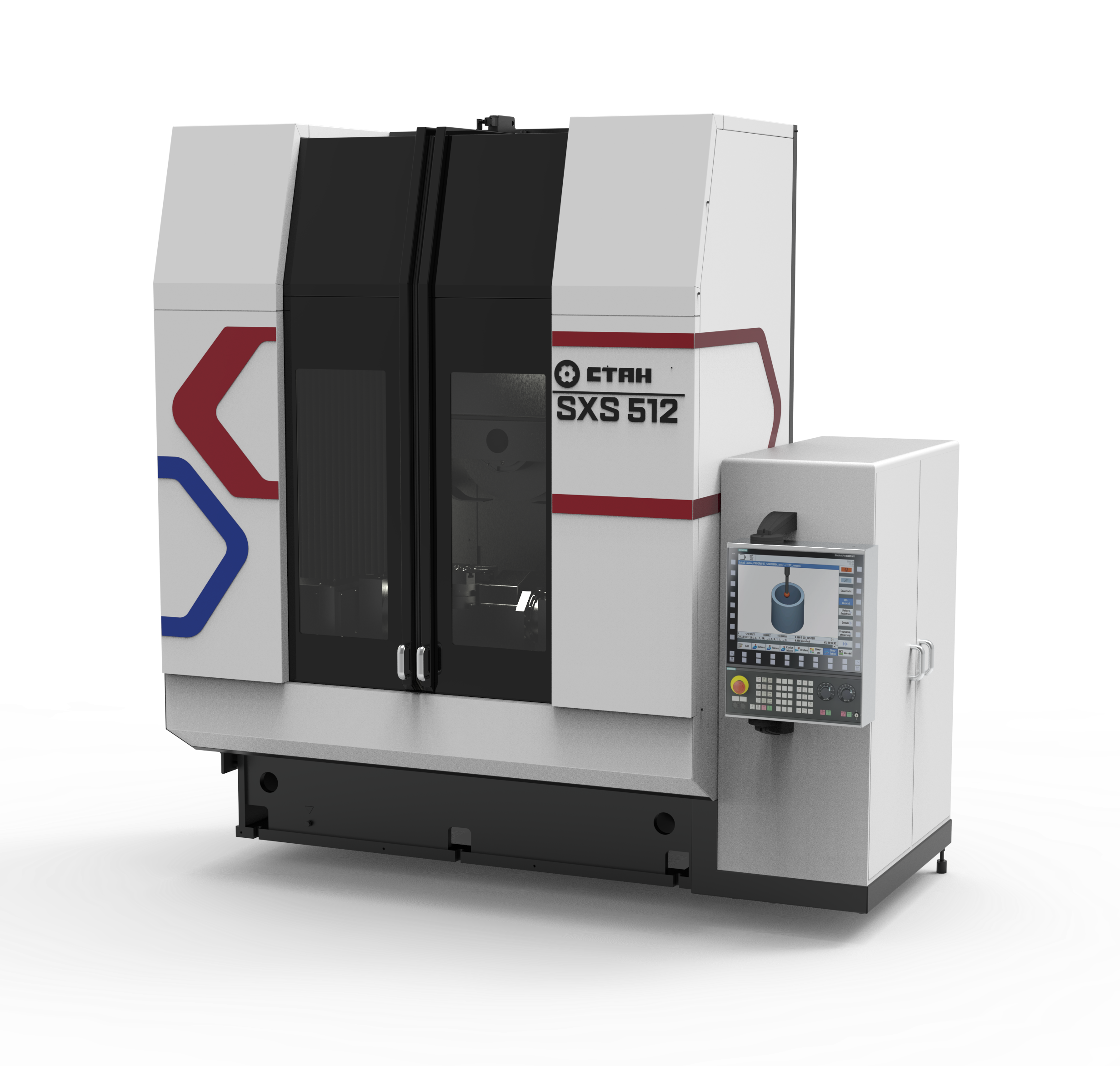

Технологический комплекс модульной конструкции для профильного глубинного шлифования модели SXS 512 CNC

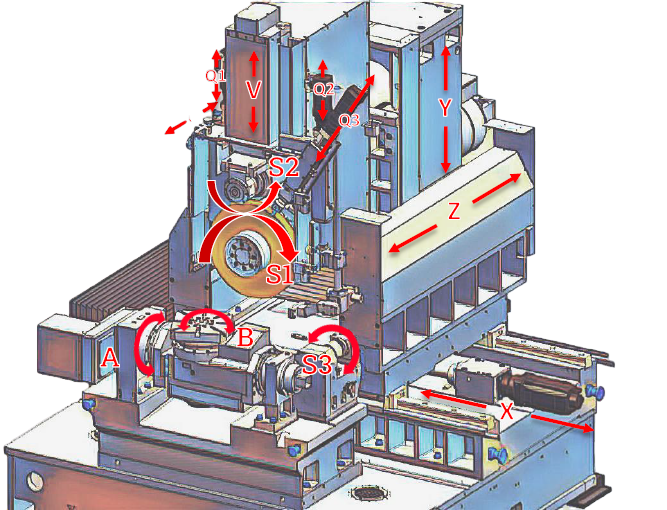

конструкция и агрегаты станка ЧПУ

Рабочая зона

В конструкции станка применяется модульная система для изготовления высококачественных изделий по индивидуальному заказу.Каждыйход оси определяется в соответствии сразмерами заготовки.Использование надежных покупныхкомпонентов позволяет шлифовальным центрамотличаться проверенной надежностью

СМЕНЩИК КРУГОВ

Станки модификации SXS 512 TC оснащаются дополнительно сменщиком шлифовальных кругов на 18 позиций

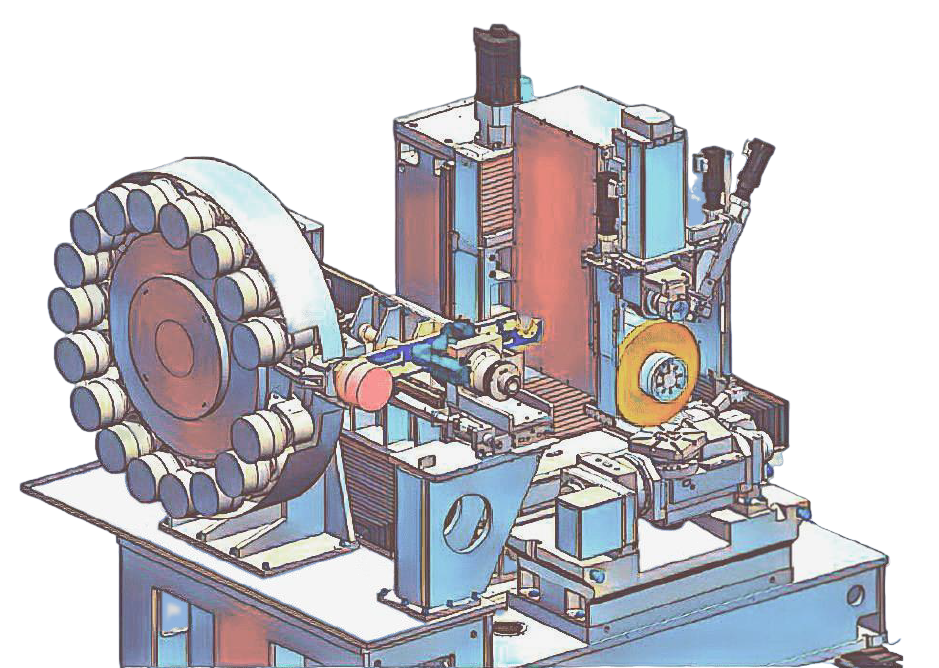

сменщик шлифовальный кругов
Шпиндель основной опоры станка ЧПУ

Шпиндель

Шпиндель основной опоры располагается на четырёх радиально упорных подшипниках, расположенных по схеме QBC (двойной тандем) В задней части опоры закрепляется синхронный электродвигатель, который через муфту передаёт крутящий момент на шпиндель Вспомогательная опора имеет возможность быстрого снятия и установки на плиту Во вспомогательной опоре расположен короткий шпиндель на двух радиально упорных подшипниках, установленных по схеме DT.
Для предотвращения попадания смазочно-охлаждающей жидкости в подшипники предусмотрена подача воздуха в кольцевые канавки фланцев. Замыкание вспомогательной опоры на основной шпиндель осуществляется через короткий конус, расположенный на торцах обоих шпинделей.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Система автоматической балансировки круга


Автоматическое перемещение сопел круга

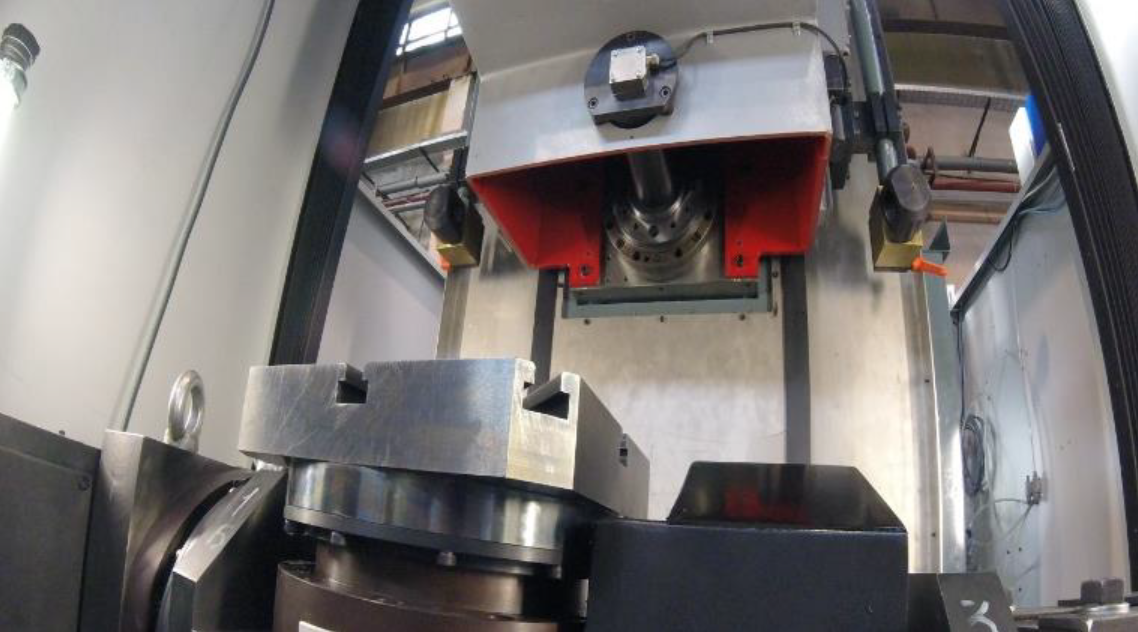

Система автоматической балансировки круга

Устройство непрерывной
правки


Шлифовальный шпиндель
45 кВт

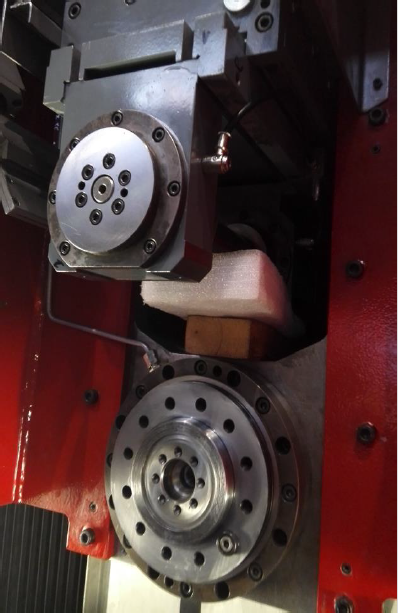

Устройство непрерывной правки

Стационарное правящее
устройство

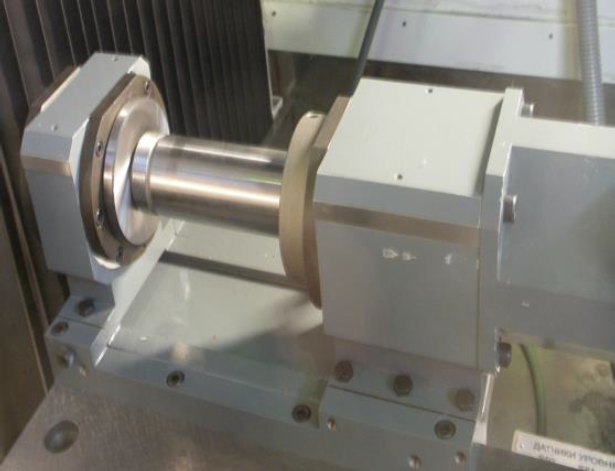

Стационарное правящее устройство

Сопло чистки шлифовального
круга

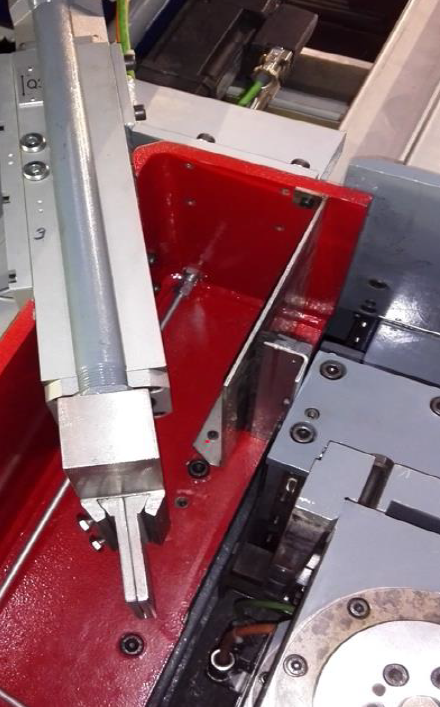

Сопло чистки шлифовального круга

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В БАЗОВОМ ИСПОЛНЕНИИ

Шлифовальный шпиндель

Номинальная мощность                                                                                                                                                       28 кВт
Номинальная частота вращения кругов                                                                                                             1000 об./мин
Максимальный диаметр круга                                                                                                                                           500 мм
Высота круга                                                                                                                                                                            100 мм

Диапазон шлифования

Длина шлифования                                                                                                                                                               800 мм
Ширина шлифования                                                                                                                                                           600 мм

Вертикальные каретки

Ход вертикальных кареток                                                                                                                                                  500 мм
Скорость вертикальных кареток                                                                                                                           7 000 мм/мин

Продольный стол

Ход продольного стола                                                                                                                                                        900 мм
Скорость продольного стола                                                                                                                               12 000 мм/мин

Поперечный стол

Ход поперечного стола                                                                                                                                                        500 мм
Скорость поперечного стола                                                                                                                                 5 500 мм/мин

Каретка правки

Ход каретки правки                                                                                                                                                               150 мм
Скорость каретки правки                                                                                                                                        7 000 мм/мин
