SXS 410 ОЦ

Профилешлифовальный станок предназначен для обработки профильных пазов. На станке возможно шлифованиие плоских и фасонных поверхностей, шлицев, лопаток с елочным профилем с использованием высокопористых шлифовальных кругов и кругов из кубического нитрида бора (КБН) за минимальное число установов

Станок с ЧПУ SXS 410 ОЦ

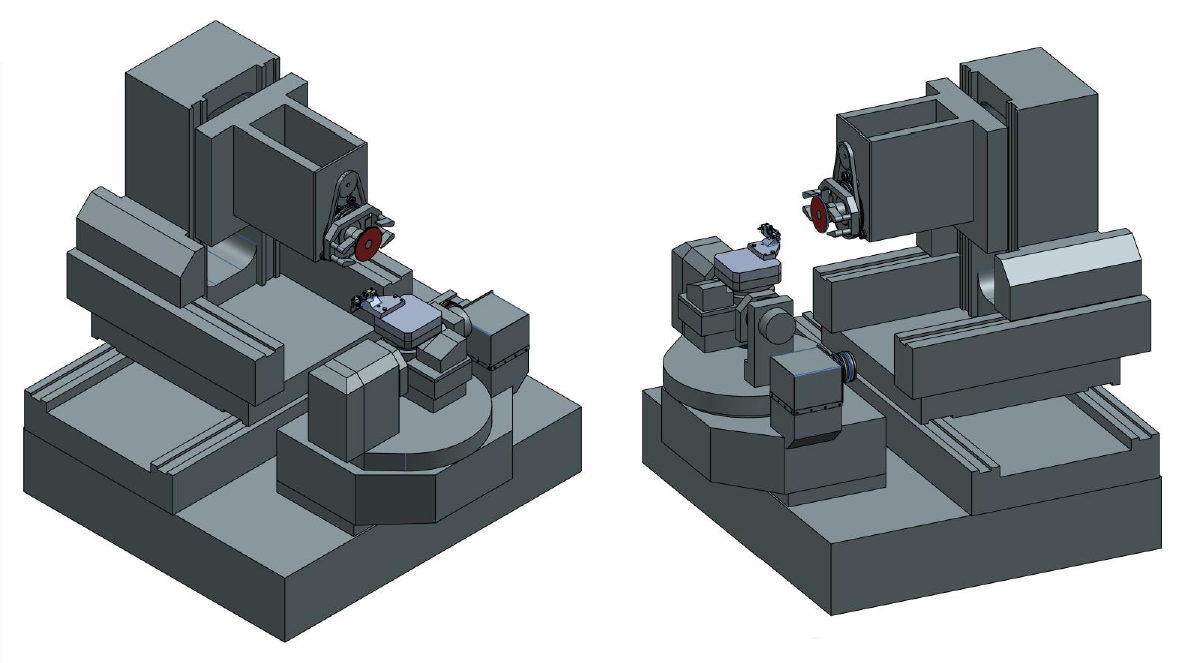

оборудование станка ЧПУ

Рабочая зона

В конструкции станка применяется модульная система для изготовления высококачественных изделий по индивидуальному заказу.Каждыйход оси определяется в соответствии сразмерами заготовки.Использование надежных покупныхкомпонентов позволяет шлифовальным центрамотличаться проверенной надежностью.
Возможность зажима двух лопаток в приспособлении установленном на 3 осевом столе. В данном приспособлении производится обработка всех поверхностей лопатки за исключением «зигов». Для обработки «зигов» предусмотрена другая зажимная оснастка

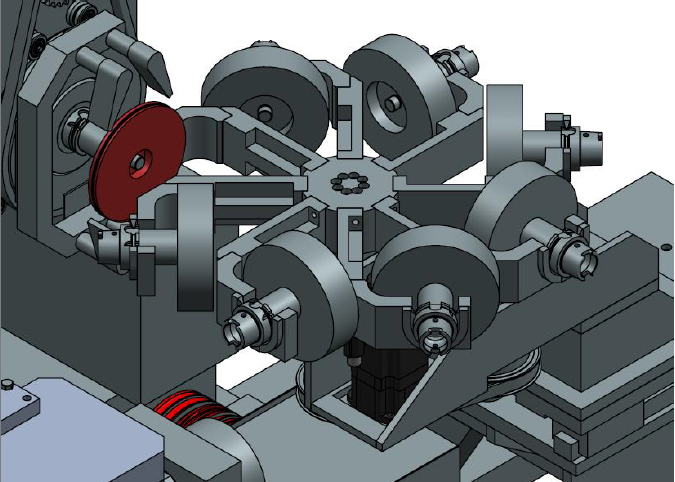

Система смены инструмента

Станок оснащен сменщиком инструмента на 8 позиций диаметром 180 мм и конусом шпинделяHSK A63

Система смены инструмента

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В БАЗОВОМ ИСПОЛНЕНИИ

Шлифовальный шпиндель

Номинальная мощность                                                                                                                                                       10 кВт
Номинальная частота вращения шпинделя                                                                                                      8 000 об./мин
Максимальная частота вращения шпинделя                                                                                                 12 000 об./мин
Максимальный диаметр правящих алмазных роликов                                                                                             500 мм
Максимальная высота набора правящих алмазных роликов                                                                                   100 мм

Диапазон шлифования

Длина шлифования                                                                                                                                                               800 мм
Ширина шлифования                                                                                                                                                           400 мм

Стол

Размер планшайбы                                                                                                                                                           Ø 250 мм
Угол наклона - ось А                                                                                                                                                          -110...20°
Угол наклона - ось B                                                                                                                                                          -30...130°
Угол поворота - ось С                                                                                                                                                                 360°

Инструментальный магазин

Количество гнезд                                                                                                                                                                       8 шт.

Вертикальные каретки

Ход вертикальных кареток                                                                                                                                                  500 мм
Скорость вертикальных кареток                                                                                                                           5 500 мм/мин

Продольный стол

Ход продольного стола                                                                                                                                                        900 мм
Скорость продольного стола                                                                                                                               11 000 мм/мин

Поперечный стол

Ход поперечного стола                                                                                                                                                        500 мм
Скорость поперечного стола                                                                                                                                 6 000 мм/мин
