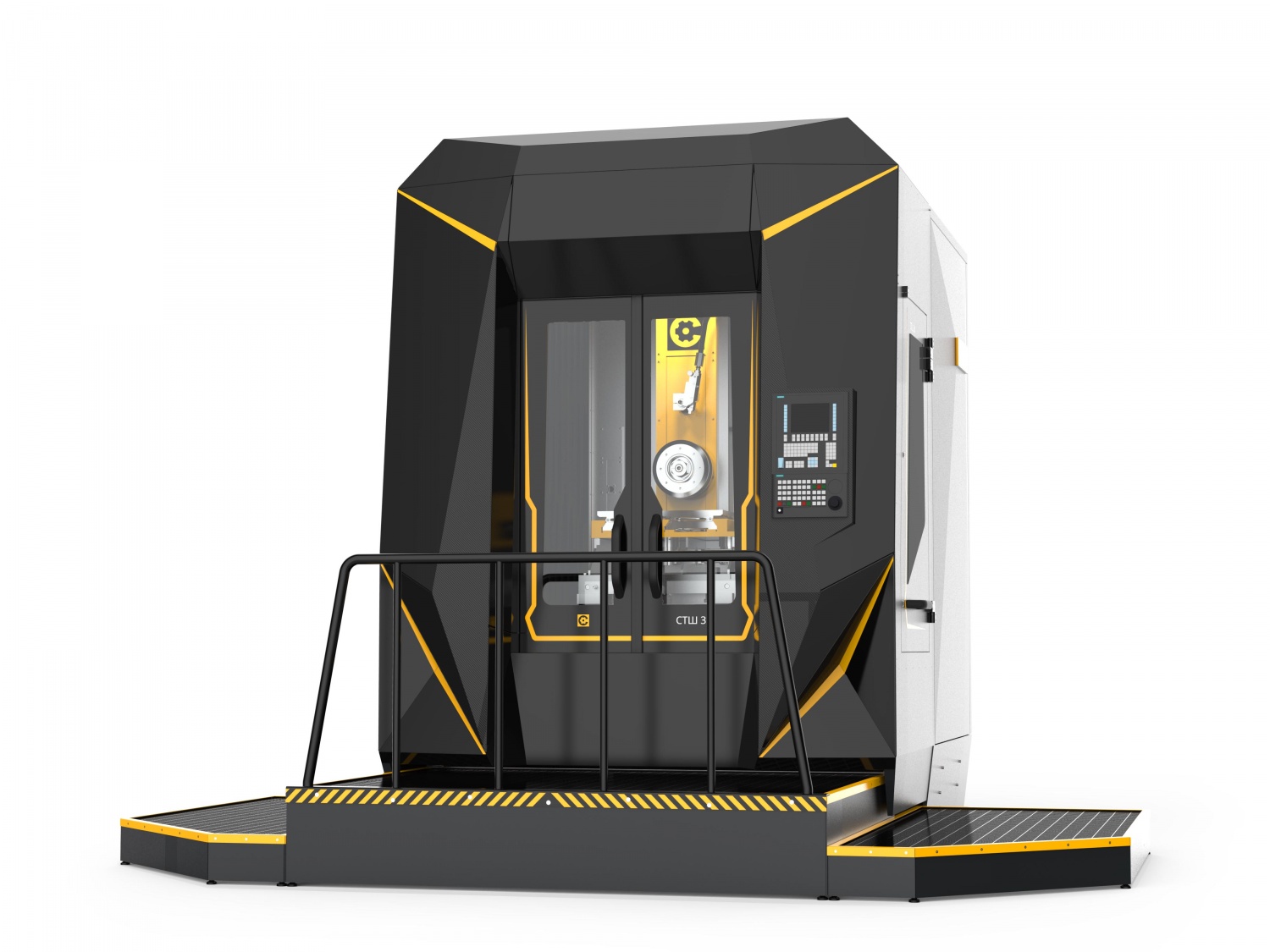

SXS 310

Профилешлифовальный станок с ЧПУ модели SXS 310 предназначен для обработки елочных профилей рабочих лопаток двумя кругами методом глубинного шлифования с периодической правкой

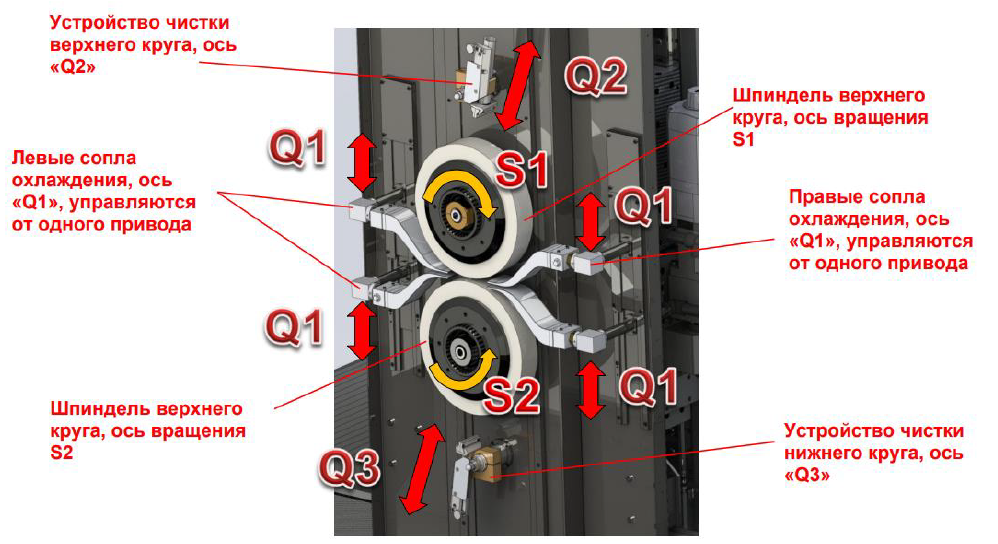

Рабочая зона

Конструкция станка обеспечивает ряд преимуществ:

  • Высокая жесткость
  • Высокая повторяемость обработки
  • Высокая производительность
  • Точка охлаждающей жидкости не меняется
  • Небольшой размер оборудования

БЛОК-ШПИНДЕЛЬ

Для достижения оптимальной жесткости при шлифовании конструкция шпинделя выполнена с применением специального способа крепления в шлифовальной каретке. Затяжка шпилек расчетным моментом позволяет создать высокое контактное напряжение на всех торцевых поверхностях, тем
самым исключается деформация и раскрытие стыков. При такой конструкции обеспечивается максимальная компактность которая позволила закрепить на шпинделе дополнительные агрегаты

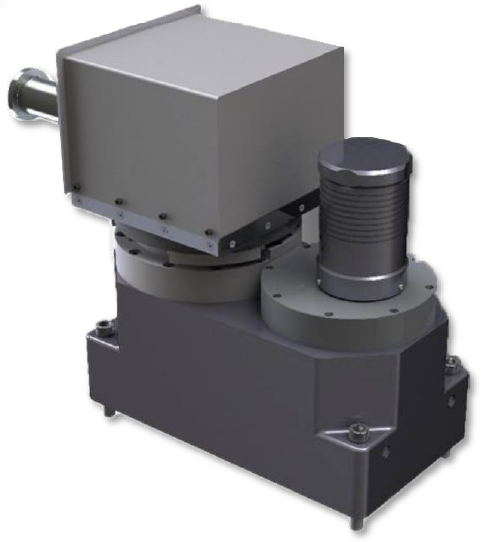

УстроЙство правки

Ось шпинделя правки располагается оппозитно по отношению к шпинделям кругов. Вторая позиция шпинделя правки обеспечивается поворотом на 90 градусов. Это не рабочая позиция и в этом случае шпиндель правки отводится из интенсивной зоны воздействия сильных потоков СОЖ. Также эта позиция шпинделя правки необходима для смены алмазного ролика

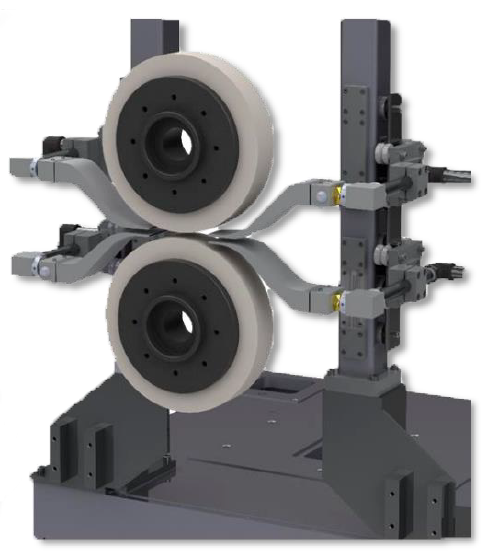

Автоматическое перемещение сопел

Охлаждающие сопла перемещаются от одного привода с раздачей крутящего момента на два винта, имеющих левую и правую резьбу, в результате вращения которых сопла либо сближаются либо отдаляются друг от друга. При необходимости можно применять сопла разных размеров, которые позволяют учитывать достаточно большой припуск на детали.
В процессе шлифования, по мере удаления припуска сопла автоматически перемещаются за периферией круга, этим достигается эффективность охлаждения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В БАЗОВОМ ИСПОЛНЕНИИ

Шлифовальный шпиндель

Номинальная мощность                                                                                                                                                       28 кВт
Номинальная частота вращения кругов                                                                                                             1000 об./мин
Максимальная частота вращения кругов                                                                                                            3700 об./мин
Максимальный диаметр круга                                                                                                                                           500 мм
Высота круга                                                                                                                                                                            100 мм

Вертикальные каретки

Ход вертикальных кареток                                                                                                                                                  250 мм
Скорость вертикальных кареток                                                                                                                           3 000 мм/мин

Продольный стол

Ход продольного стола                                                                                                                                                        900 мм
Скорость продольного стола                                                                                                                               11 000 мм/мин
