SCR 456

Роботизированный обрабатывающий шлифовальный центр для шлифования и контроля геометрии высокопрецизионных режущих пластин выпуклой формы в режиме «безлюдной технологии».Станок SCR 456 предназначен для обработки твердосплавных пластин, имеет 4 главных управляемых оси.Позволяет обрабатывать поверхности периферии и упрочняющую фаску за один установ.Заготовкой служит пластина после спекания и шлифовки опорной и передней поверхностей.Загрузка/выгрузка заготовок автоматизирована, станок оснащен измерительным устройством для контроля обработанных поверхностей.Сохранение режущей способности круга обеспечивается устройством непрерывной правки.

 Станок SCR 456 с числовым программным управлением ЧПУ
Основные узлы станка

Рабочая зона

Привод шлифовального круга имеет бесступенчатую регулировку частоты вращения.

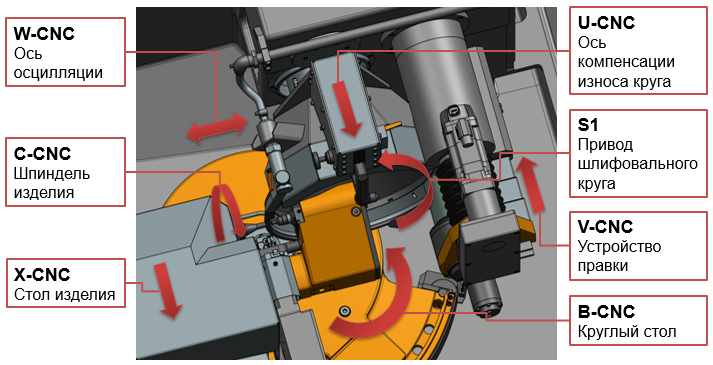

Основные узлы станка можно условно поделить на агрегат изделия (оси B, X, C) и шлифовальный агрегат (S1, U, V, W).Круглый стол устанавливается в расточку станины на массивный упорный подшипник, центрируется в расточке с помощью радиально-упорного подшипника.Стол подачи изделия монтируется на круглый стол.Шпиндель изделия монтируется в расточку основной литой детали стола подачи изделия. Привод шпинделя изделия от синхронного электродвигателя через зубчато-ременную передачу, контроль положения абсолютным угловым энкодером.Соосно шпинделю изделия в противоположной стороне литой детали установлена зажимная пиноль, в которую устанавливается правый зажимной упор

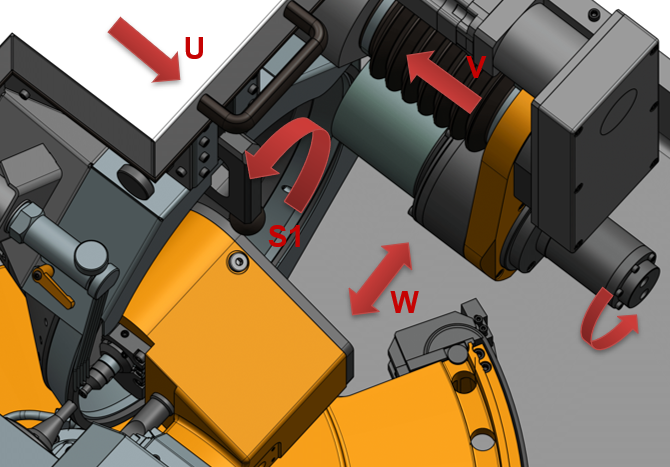

Устройство правки

Устройство правки (V) имеет привод от синхронного мотора с встроенными редуктором и многооборотным абсолютным энкодером через зубчато-ременную передачу и метрический винт.
Привод шпинделя правки осуществляется от гидромотора.
Ось осцилляции (W) имеет привод от синхронного мотора с встроенным многооборотным абсолютным энкодером через зубчато-ременную передачу и ШВП.
Ось компенсации износа круга (U) имеет привод от синхронного мотора с встроенными редуктором и многооборотным абсолютным энкодером через зубчато-ременную передачу и ходовой винт

Устройство правки (V) имеет привод от синхронного мотора с встроенными редуктором

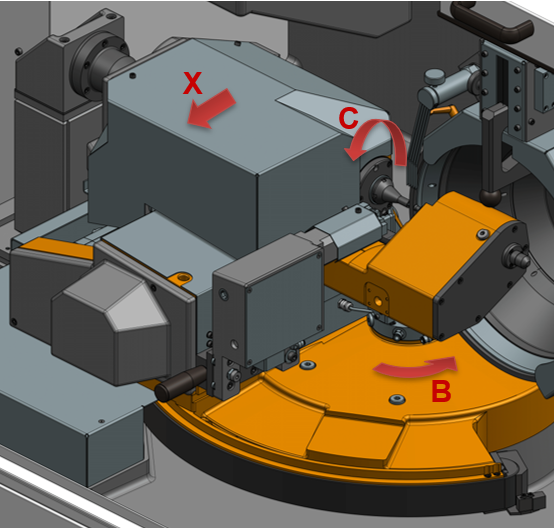

Стол подачи изделия (X)

СТОЛ

Стол подачи изделия (X) имеет привод от синхронного мотора через зубчато-ременную передачу и ШВП класса точности P1.
Контроль положения осуществляется многооборотным абсолютным угловым энкодером.
Станок оснащен системой акустического контроля касания.
Круглый стол (B) имеет привод от синхронного мотора через зубчато-ременную передачу. Контроль положения осуществляется абсолютным угловым энкодером.
Измерительное устройство оснащено высокоточным оптическим датчиком линейных измерений, что позволяетизмерять:

  • габариты пластины до и после обработки
  • погрешность центрирования при загрузке
  • погрешность углового положения при загрузке

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В БАЗОВОМ ИСПОЛНЕНИИ

Привод шлифовального круга (S1)

Диаметр круга                                                                                                                                                                         400 мм
Скорость резания                                                                                                                                                           0...35 м/сек
Мощность                                                                                                                                                                                    7 кВт

Стол изделия (X-CNC)

Ход                                                                                                                                                                                                55 мм
Скорость                                                                                                                                                                    0,1…4800 м/сек
Разрешение                                                                                                                                                                       0,0001 мм

Круглый стол (B-CNC)

Диапазон поворота                                                                                                                                                   -92…+45 град.
Скорость                                                                                                                                                                  12000 град./мин
Разрешение                                                                                                                                                                          0,001 мм

Шпиндель изделия (C-CNC)

Скорость                                                                                                                                                            60...4800 град./мин
Разрешение                                                                                                                                                                         0,001 мм

Ось компенсации износа круга (U-CNC)

Ход                                                                                                                                                                                                  8 мм
Скорость                                                                                                                                                                         22,5 мм/мин
Разрешение                                                                                                                                                                   0,000125 мм

Ось осцилляции (W-CNC)

Ход                                                                                                                                                                                                30 мм
Скорость                                                                                                                                                               0,1…4800 мм/мин
Разрешение                                                                                                                                                                       0,0001 мм

Устройство правки (V-CNC)

Диаметр правящего круга                                                                                                                                                   120 мм
Высота круга (эффективная)                                                                                                                                                  70 мм

Частота вращения 150                                                                                                                                                        об./мин
Разрешение                                                                                                                                                                         0,001 мм

Паллетная система

Размер паллеты                                                                                                                                                             250х250 мм
Число паллет                                                                                                                                                                            70 шт.
