СК6П200

Центр фрезерный обрабатывающий портального типа СК6П200CNC  предназначен для выполнения следующих операций: растачивание, сверление, нарезание резьбы, контурные вырезы, фрезерование пазов, прямоугольные вырезы, вырезы по дуге окружности, глубокое сверление, развертывание, чистовая обработка, обход контура по заданной программе.

Обработка производится с минимальным количеством переустановок деталей за счет применения фрезерной головки вилочного типа.

Станок может быть оснащен лазерной системой контроля и настройки инструмента с возможностью измерения длины инструмента при сверлении и нарезании резьбы, системой контроля поломки инструмента, датчиком контроля размеров детали с радиопередачей данных, а также вакуумным столом, позволяющим осуществлять установку заготовки без дополнительных крепежных элементов.

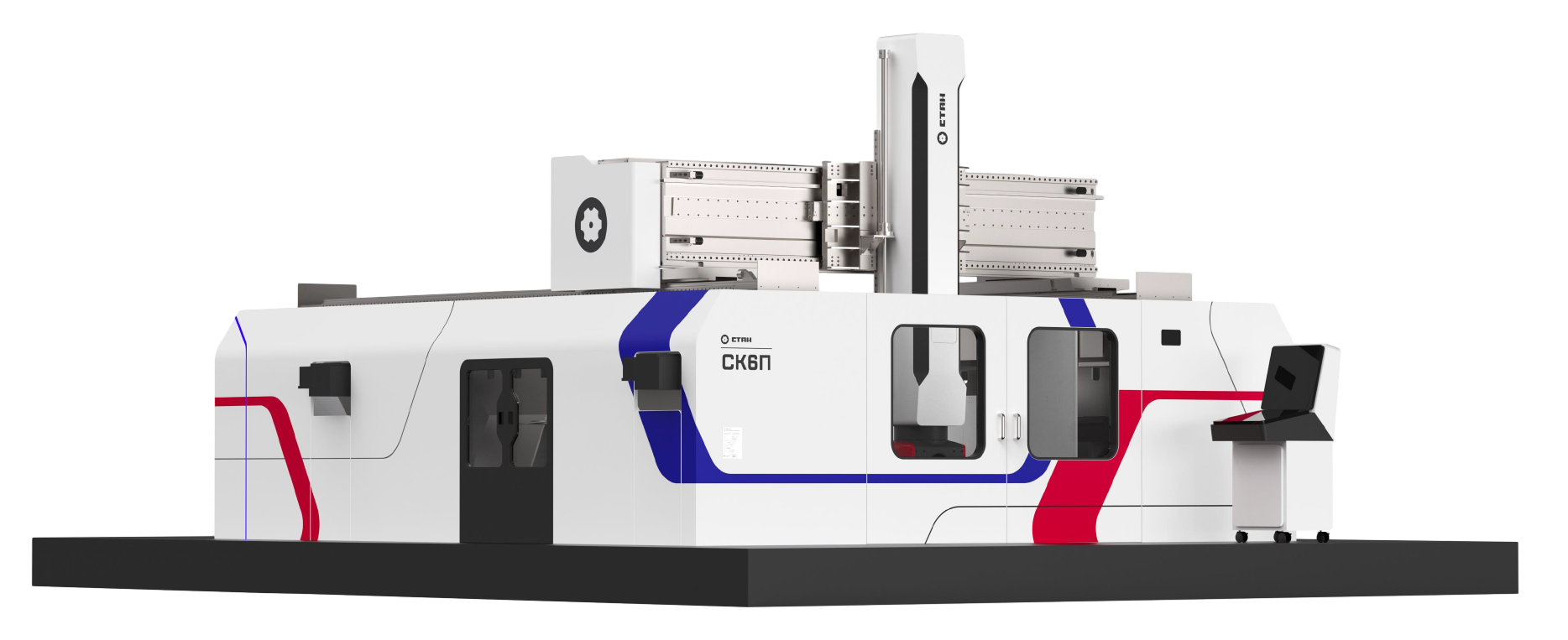

СК6П200 Портальный обрабатывающий центр (Станок фрезерный Российского производства)

Рабочая зона

Компоновка станка с подвижной траверсой позволяет максимально изолировать рабочую зону станка для предотвращения распространения стружки. Для этого пространство между опорными колоннами загораживается панелями, а в передней части устанавливаются раздвижные двери.

Для обеспечения продольного и поперечного перемещения траверсы станок оснащается двойными роликовыми направляющими качения. Привод перемещения траверсы осуществляется от зубчатых реек.

Для контроля положения траверсы применяются линейные оптические датчики с пневматической защитой для избегания загрязнений.

Рабочий стол состоит из секций мерной длины и жестко закреплен на фундаменте. На верхней плоскости стола имеются Т-образные пазы для крепления обрабатываемых заготовок и оснастки на столе.

Фрезерная головка

Станок оснащается универсальной фрезерной головкой вилочного типа, которая функционально состоит из 3-х частей:

- модуль привода оси С;
- модуль привода оси А;
- шпиндель фрезерной головки.

Поворот осей A и C производится от встроенных моторов с водяным охлаждением.

Для фиксации поворотного корпуса мотор-шпинделя в точке позиционирования в поворотные узлы встроены гидравлические зажимы для черновой обработки.

Шпиндель фрезерной головки отбалансирован и предназначен для высокоскоростного фрезерования. Фрезерная головка имеет систему охлаждения электродвигателя, систему зажима/разжима инструмента, систему обдува конуса инструмента и систему подачи охлаждения в зону обработки (в том числе и через инструмент)

Система управления

Станок оснащен системой ЧПУ Мехатроника, серия MNC-800 Extended которая обладает всеми характеристиками, присущими современным системам числового программного управления: большое количество одновременно интерполируемых осей ( 5D обработка) с 2-х и 3-мерной коррекцией геометрии инструмента, цифровое управление электроприводами, компенсация механических погрешностей, пропорционально-интегрально-дифференцирующий регулятор с упреждающими связями по скорости, ускорению и трению, возможность коррекции настроек электроприводов, высокая скорость обработки кадров.

Основным принципом, положенным в основу системы MNC, является интеграция на единой вычислительной платформе трех приоритетных задач управления станком: расчет траектории движения, управление приводами, контроль электроавтоматики.

Встроенный аппаратный и программный функционал позволяет обрабатывать детали любой формы и сложности с высокой точностью и скоростью.

Программное обеспечение систем управления MNC содержит интуитивно понятный русскоязычный интерфейс оператора, обладающий удобным текстовым редактором с проверкой и подсветкой синтаксиса. Реализована функция изменения параметров настройки осей/шпинделя. Предусмотрен большой набор токарных и фрезерных циклов. Интерфейс интегратора имеет простой язык программирования, поддерживает до 32-х пользовательских PLC программ, неограниченное количество таймеров и счетчиков. Реализован режим цифрового осциллографа для настройки электроприводов осей.

Инструментальный магазин

Станок оснащен устройством автоматической смены инструментов, состоящим из инструментального магазина на 30 позиции, загрузочного устройства для переноса инструментов от магазина в шпиндель и обратно и транспортного устройства для передачи инструмента из магазина к загрузочному устройству.

Магазин инструментов расположен на боковой стороне колонны на высоте, позволяющей осуществлять его обслуживание, периодический осмотр и замену изношенных инструментов, пополнение магазина новыми инструментами, периодический осмотр и очистку оправок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В БАЗОВОМ ИСПОЛНЕНИИ

Характеристики обрабатываемой детали

Обрабатываемые материалы                                                                                                               Алюминиевые сплавы
Максимальная высота                                                                                                                                                      1 500 мм
Максимальная длина*                                                                                                                                                      4 000 мм
Максимальная ширина                                                                                                                                                    2 000 мм

Характеристики устанавливаемого инструмента

Инструментальный конус                                                                                                                                                 HSK А63
Максимальная длина                                                                                                                                                           300 мм
Максимальный диаметр                                                                                                                                                     125 мм
Максимальная масса                                                                                                                                                              15 кг

Рабочая зона

Ход по оси Х*                                                                                                                                                                       4 700 мм
Ход по оси Y                                                                                                                                                                         2 000 мм
Ход по оси Z*                                                                                                                                                                       1 500 мм

Стол

Размер (ДхШ)*                                                                                                                                                       4 000 х 2 000 мм
Максимальная нагрузка                                                                                                                                            10 000 кг/м2

Фрезерная головка

Диапазон частот вращения шпинделя                                                                                                       0...24 000 об./мин
Максимальный крутящий момент (S1/S6)                                                                                                            66,9/75,6 Нм
Мощность шпинделя                                                                                                                                                            40 кВт
Угол поворота по оси А                                                                                                                                                        ± 110 °

Точность (повторяемость) двустороннего позиционирования

Линейные оси                                                                                                                    0,01 (0,005) мм на каждую 1 000 мм
Угловые оси                                                                                                                                                                   6 (3) угл.сек.

Система автоматической смены инструмента

Емкость инструментального магазина                                                                                                                             30 шт.
Максимальная суммарная масса инструмента                                                                                                               200 кг
Время смены инструмента                                                                                                                                                    8 сек.
* - Характеристики зависят от исполнения станка

КОМПЛЕКТ ПОСТАВКИ

Станок в базовом исполнении

  • Фрезерная головка
  • Система управления станком с ЧПУ Мехатроника MNC-800 Extended
  • Стол СК6П200-4
  • Дисковый инструментальный магазин на 30 позиций
  • Оптические линейки по линейным осям Х, Y, Z и датчики круговых перемещений по круговым осям А и С
  • Ограждение зоны резания
  • Встроенная система освещения рабочей зоны
  • Централизованная система смазки
  • Устройство подачи СОЖ через шпиндель под высоким давлением и тонкая очистка СОЖ
  • Пульт оператора стационарный
  • Пульт оператора переносной (электронный маховичок)
  • Транспортер удаления стружки (скребковый, 2 шт.)
  • Чиллер для охлаждения фрезерной головки
  • Пистолет подачи СОЖ
  • Пистолет подачи сжатого воздуха
  • Система кондиционирования шкафов управления
  • Трёхцветная сигнальная лампа работы режимов станка
  • Упаковка стандартная (полиэтиленовый чехол)
  • Комплект сопроводительной и эксплуатационной документации на бумажном носителе
  • Комплект закладных частей фундамента (клиновые опоры) для выставки и установки станка на фундаменте
  • Шеф-монтаж
  • Пусконаладочные работы
  • Базовая гарантия на 12 мес.

Опциональное исполнение

  • Увеличенный ход по оси X до 6 000 мм
  • Увеличенный ход по оси X до 8 000 мм
  • Увеличенный ход по оси X до 10 000 мм
  • Увеличенный ход по оси X до 12 000 мм
  • Увеличенный ход по оси X до 14 000 мм
  • Увеличенный ход по оси X до 16 000 мм
  • Увеличенный ход по оси X до 18 000 мм
  • Увеличенный ход по оси X до 20 000 мм
  • Увеличенный ход по оси X до 22 000 мм
  • Увеличенный ход по оси X до 24 000 мм
  • Увеличенный ход по оси Z до 2 000 мм

Дополнительная комплектация

  • Вакуумный стол
  • Лазерная система измерения инструмента Hexagon
  • Контактная система измерения детали Hexagon
  • Система безопасности шпинделя Montronix
  • Защитный потолок
  • Установка для очистки от аэрозолей
  • Съемный поворотный стол

Услуги

  • Доставка автотранспортом до склада заказчика
  • Расширенная гарантия на срок до 24 мес.
  • Постпроцессор для NX
  • Кинематическая 3D модель с симуляцией обработки в NX
  • Кинематическая 3D модель с симуляцией обработки в VERICUT
