3Л142, 3Л143, 3Л144

Станки круглошлифовальные универсальные моделей 3Л142, 3Л143, 3Л144 предназначены обработки наружных, торцевых и внутренних поверхностей деталей цилиндрической и конической формы.
На станке можно осуществлять следующие виды шлифования:

  • продольное и врезное шлифование при ручном управлении;
  • продольное и врезное шлифование до заданного размера при полуавтоматическом цикле работы.
Станок ЧПУ может быть применен в условиях мелкосерийного, серийного и крупносерийного производства.

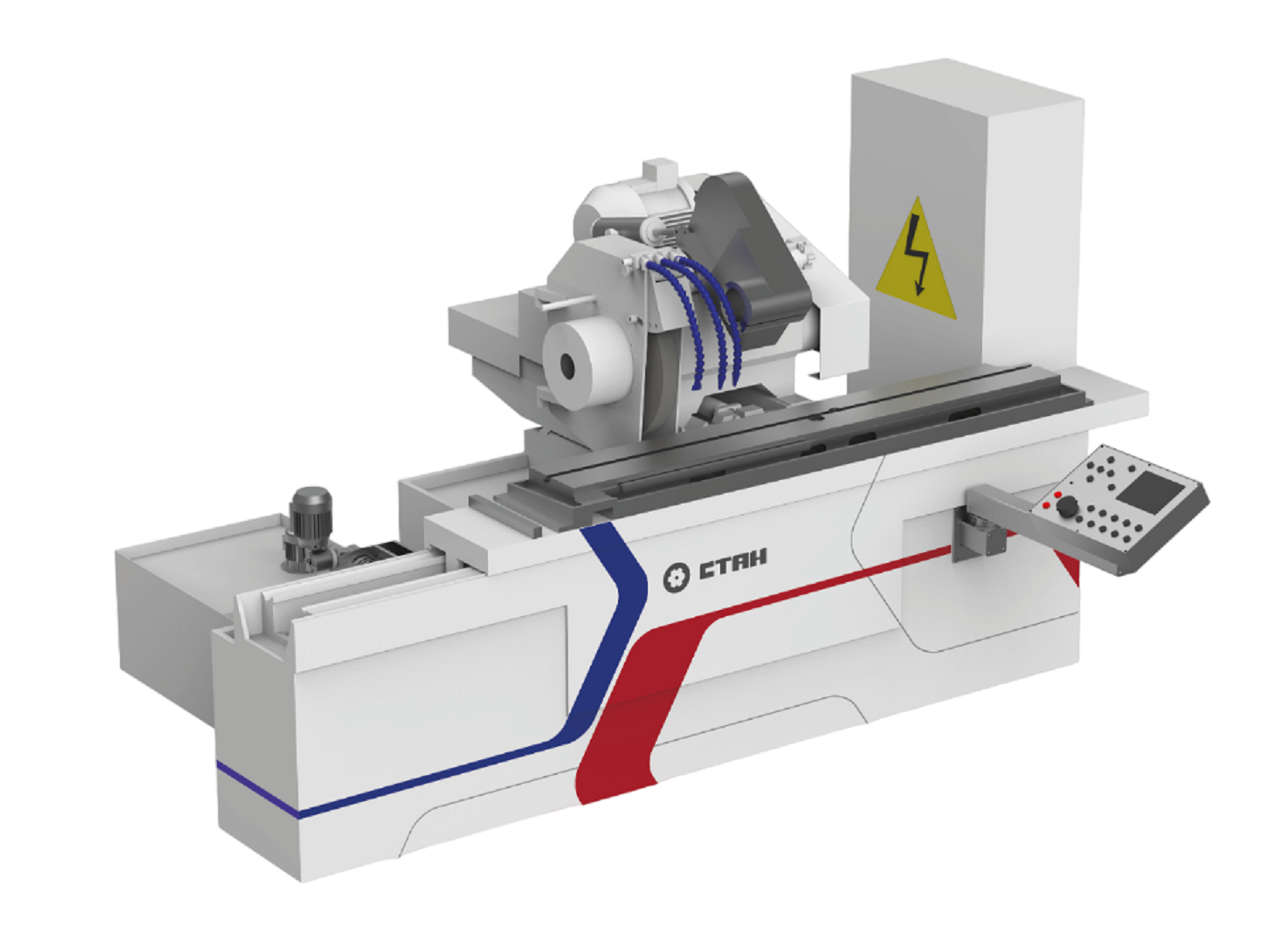

Станок ЧПУ круглошлифовальный универсальный модель 3Л142, 3Л143, 3Л144

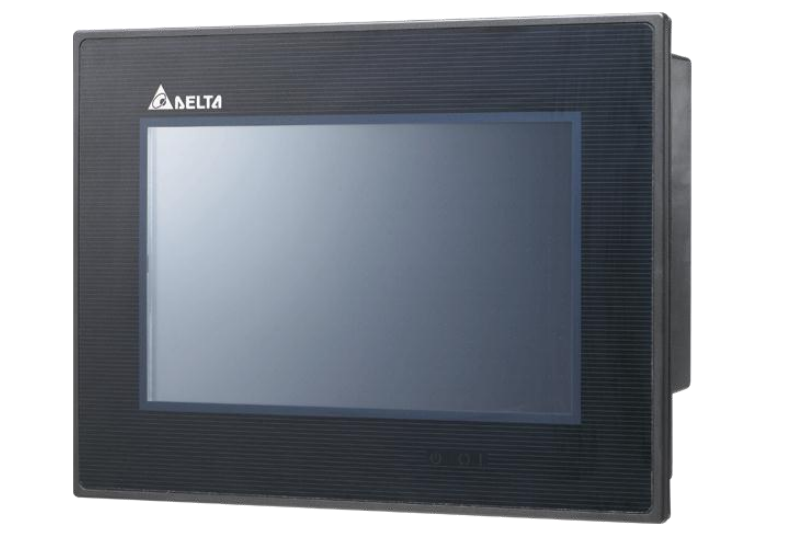

Система управления ЧПУ для станков серии ЗЛ

Система управления

Для управления работой станка используется контроллер серии DVP-SA2 “Delta Electronics”, связанный с сенсорной панелью оператора серии DOP-B, которая одновременно выполняет функции УЦИ.

Посредством ряда кинематических цепей в станке осуществляются следующие движения:

  • вращение шпинделя шлифовальной бабки
  • вращение изделия
  • поперечная подача шлифовальной бабки
  • продольное перемещение стола
  • быстрый подвод и отвод шлифовальной бабки
  • ручной и гидравлический отвод пиноли задней бабки
  • вращение шпинделя внутреннего шлифования
  • установочный поворот верхнего стола
  • установочный поворот передней бабки
  • установочный поворот шлифовальной бабки
  • подъем и опускание приспособления для внутреннего шлифования

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В БАЗОВОМ ИСПОЛНЕНИИ

Характеристики обрабатываемой детали

Наибольший размер устанавливаемой заготовки (Ø х Д)                                                        400х1000 (1400, 2000) мм
Наибольшая масса устанавливаемого изделия при незажатой пиноли                                                                 200 кг
Наибольшая масса устанавливаемого изделия в патроне                                                                                            32 кг
Наибольшая масса устанавливаемого изделия в патроне                                                                                          150 кг
Наибольший диаметр шлифуемого отверстия                                                                                                             200 мм
Наименьший диаметр шлифуемого отверстия                                                                                                               30 мм
Наибольшая длина шлифуемого отверстия                                                                                                                  125 мм

Характеристики устанавливаемого инструмента

Шлифовальный круг по ГОСТ Р 52781-2007 (тип DxTхН)                                                                           1600х63х305 мм

Шпиндель

Частота вращения передней бабки                                                                                                                   30-300 об./мин
Частота вращения шпинделя шлифовальной бабки                                                                                       1590 об./мин

Рабочая зона

Высота центров над столом                                                                                                                                                240 мм

Стол

Наибольший угол поворота верхнего стола по часовой стрелке                                                                                     3°
Наибольший угол поворота верхнего стола против часовой стрелки                                                                   8 (7, 6)°

Точность обработки

Точность обработки образца изделия:
- крутость при обработке в центрах                                                                                                                                1,6 мкм
- постоянство диаметров в продольном сечении (при обработке в центрах)                                                        6 мкм
- шероховатость обработанной цилиндрической наружной поверхности                                                       0,16 мкм
