СТР Н 637

Горизонтально-расточной станок ЧПУ модели СТР Н 637 предназначен для комплексной обработки корпусных и базовых деталей из черных и цветных металлов, деталей из легированных и инструментальных сталей с твердостью до 60 HRC, в т.ч. сварных крупногабаритных деталей до 12 тонн.
На станке выполняется фрезерование плоскостей, пазов, уступов, в т.ч. контурное фрезерование поверхностей, сверление, рассверливание, центрирование и зенкерование отверстий, растачивание и развертывание отверстий

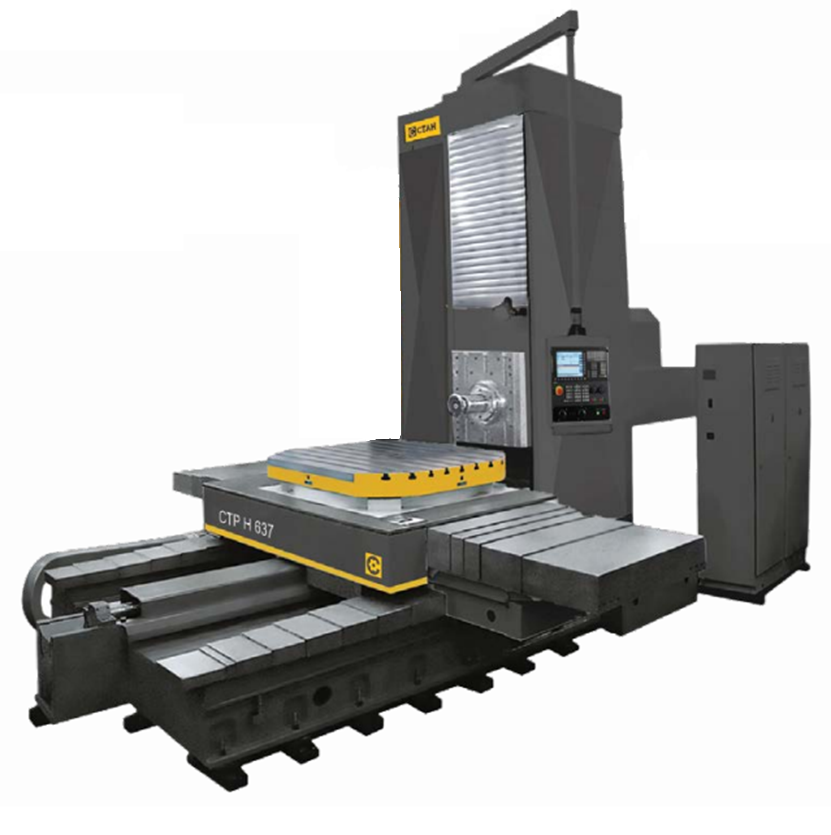

Горизонтально-расточной станок ЧПУ модели СТР Н 637
Рабочая зона общий вид

Рабочая зона

Несущие элементы станка выполнены литыми из чугуна. Его структура обеспечивает высокую жесткость конструкции станка и высокую точность обработки. Конструкция коробчатого типа гарантирует обеспечение заданных характеристик точности даже при тяжелых режимах резания.
Станина станка (базовая часть станка), закрепляемая к фундаменту при помощи специальных клиновых устройств, способных выдерживать большие нагрузки, и позволяющие выполнять геометрическую и микрометрическую калибровку станка
Стойка — подвижная. На лицевой стороне установлены линейные направляющие скольжения из фторопласта отечественного производства, обеспечивающие высокоскоростное и точное перемещение саней шпиндельной бабки. Стойка жестко крепится к саням, которые перемещаются по станине по линейным направляющим из фторопласта.
С одной стороны стойки расположены привод подачи шпиндельной бабки. Шпиндельная бабка вертикально перемещается по направляющим стойки (ось Y), представляет собой литой корпус

СТОЛ

Стол включает в себя нижние сани, верхние сани и плиту поворотную.
Нижние сани стола крепятся перемещаются по станине стола на направляющих скольжения в горизонтальном направлении (ось W), продольном оси шпинделя.
Верхние сани перемещаются на направляющих скольжения на нижним саням в горизонтальном направлении (ось Х), поперечным оси шпинделя.
Плита поворотная вращается по кольцевым направляющим саней, выполненным из полимерного антифрикционного материала. Верхняя часть имеет плоскую шлифованную рабочую поверхность с Т- образными пазами.
Центральный паз калиброванный.
Фиксация поворотной части стола осуществляется 4 зажимами. Отжим - гидравлический.
В верхней части саней стола установлен круговой оптический датчик

Размер стандартного стола: 1600x1800 мм

СТОЛ станка с чпу схема
шпиндель станка схематичное изображение

ШПИНДЕЛЬ

Шпиндельная бабка включает в себя главный привод, шпиндельное устройство и привод подачи шпинделя.
Главный привод представляет собой трехступенчатую коробку скоростей для передачи вращения шпинделю от электродвигателя главного привода.
Изменение частоты вращения шпинделя достигается изменением частоты вращения двигателя и переключением зубчатых колес главного привода.
Шпиндельное устройство монтируется в отдельном корпусе и состоит из двух шпинделей: горизонтального фрезерного шпинделя и расточного шпинделя, перемещающегося относительно фрезерного шпинделя в осевом направлении (ось Z).
Осевое перемещение расточного шпинделя осуществляется от электродвигателя через редуктор и шарико-винтовую пару (ШВП). Зажим инструмента в конусе расточного шпинделя осуществляется от электромеханической головки ЭМГ-52 с помощью штревеля. Отсчет положения перемещения шпинделя производится фотоимпульсным датчиком, соединенным с винтом ШВП оси Z

СИСТЕМА УПРАВЛЕНИЯ

Станок оснащен системой ЧПУ Балт-Систем NC-400S которая отличается уникальным сочетанием многофункциональности, надежности и возможностью одновременной многоосевой обработки. Система имеет открытую архитектуру, что позволяет удовлетворять растущие требования потребителей путем встраивания дополнительных аппаратных и программных модулей.

Система позволяет работать с датчиками типа энкодер, резольвер и индуктосин.

Основные отличительные особенности системы:

  • Наличие дискретных входов и выходов;
  • Подготовка управляющих программ одновременно с выполнением цикла обработки детали;
  • Вывод информационных сообщений (ошибки при подготовке кадров, ошибки оператора, ошибки диагностики системы и станка);
  • Компенсация погрешности ходового винта и компенсация люфтов;
  • Программные ограничения;
  • Управление разгоном/торможением по линейному или экспоненциальному закону;
  • Электронный штурвал;
  • Диагностика при включении и во время работы;
  • Встроенный программируемый интерфейс логики станка;
  • Язык высокого уровня для программирования интерфейса логики станка;
  • Видеографика.

система управления станка, пульт ЧПУ

Дополнительная комплектация

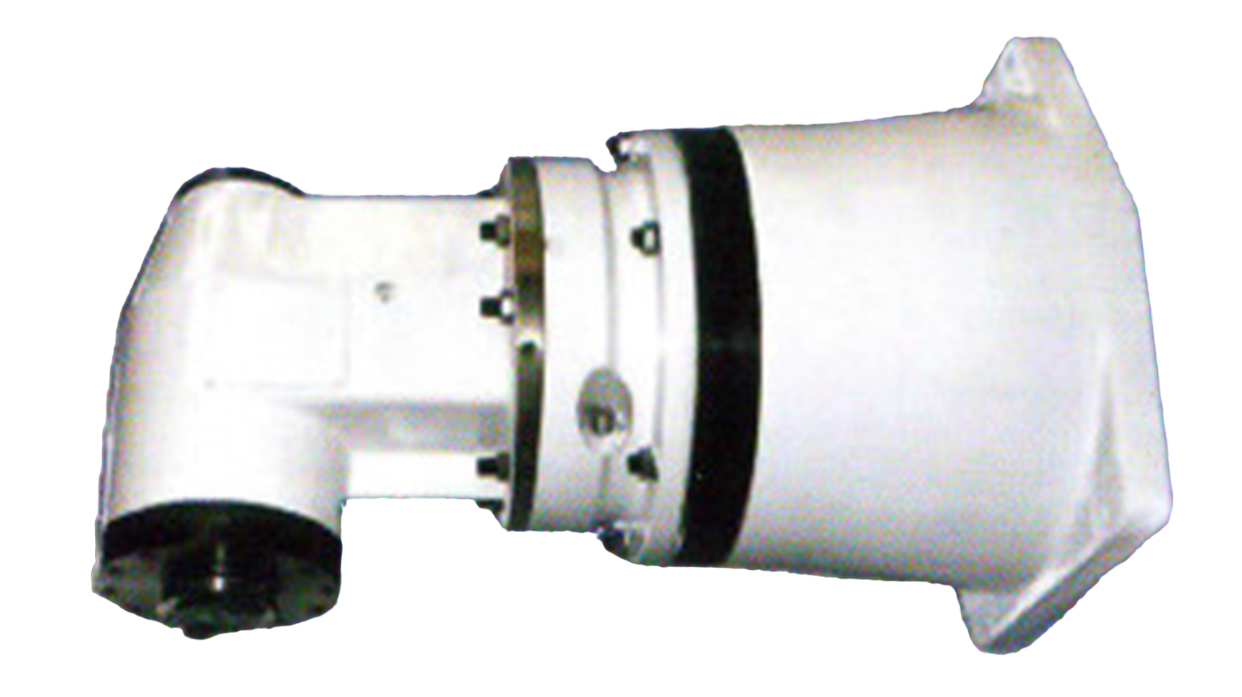

УГЛОВАЯ ФРЕЗЕРНАЯ ГОЛОВКА 7940-7010-04

Угловая фрезерная головка используется на станке для механической обработки пазов и отверстий, параллельных плоскостям или наклонных поверхностей расположенных в углу этих плоскостей.

Конус шпинделя                                                           ISO 40АТ-5
Частота вращения                                                     350 об/мин
Крутящий момент                                                            1000 Нм
Диапазон вращения головки                                             360 °

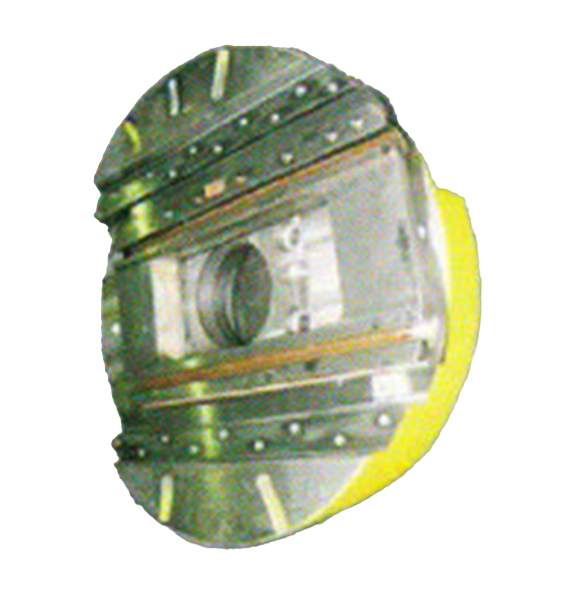

ПЛАНШАЙБА 2637.810.000-02

Съёмная планшайба предназначена для обтачивания торцов, подрезки и обработки внутренних и наружных цилиндрических и конусных поверхностей с большим диаметром, растачиванию отверстий радиальным ползуном.
Съёмная планшайба через переходник, вручную, закрепляется к торцу фрезерного шпинделя шпиндельной бабки, а конусным хвостовиком – в выдвижном расточном шпинделе

Диаметр планшайбы                                                        600 мм
Ход ползуна планшайбы                                                  100 мм
Максимально допустимые обороты                   250 об./мин

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В БАЗОВОМ ИСПОЛНЕНИИ

Характеристики устанавливаемого инструмента

Инструментальный конус                                                                                                                                                     ISO 50
Зажимной хвостовик                                                                                                                                                    DIN 69871A
Максимальная длина                                                                                                                                                            500 мм
Максимальный диаметр                                                                                                                                                      400 мм
Максимальная масса                                                                                                                                                                 25 кг

Рабочие и установочные перемещения

Наибольшее программируемое перемещение:
- по оси Х                                                                                                                                                                                2000 мм
- по оси Y                                                                                                                                                                                1600 мм
- по оси Z                                                                                                                                                                                1000 мм
- по оси W                                                                                                                                                                               1600 мм
- по оси B                                                                                                                                                                                       360°
- по оси C                                                                                                                                                                                       360°

Точность (повторяемость) двухстороннего позиционирования

По оси Х                                                                                                                                                                              40(20) мкм
По оси Y                                                                                                                                                                              30(15) мкм
По оси Z                                                                                                                                                                              50(25) мкм
По оси W                                                                                                                                                                            60(30) мкм По оси B                                                                                                                                                                      30(15) угл. сек.

Шпиндель

Диаметр выдвижной части шпинделя                                                                                                                             160 мм
Диапазон частот вращения                                                                                                                                5...1000 об./мин
Мощность привода                                                                                                                                                                 30 кВт
Наибольший крутящий момент                                                                                                                                      3500 Нм

Стол

Размер рабочей поверхности стола                                                                                                                    1600х1800 мм
Размер Т-образных пазов                                                                                                                                                      28 мм
Расстояние между пазами                                                                                                                                                   160 мм
Количество пазов                                                                                                                                                                      9 шт.
Диаметр центрального отверстия                                                                                                                                    100 мм
Грузоподъемность                                                                                                                                                              12000 кг

КОМПЛЕКТ ПОСТАВКИ

Станок в базовом исполнении

  • Шпиндель ISO 50, D160мм, 1000 об./мин, 3500 Нм
  • Система управления станком с ЧПУ BaltSystem 400S
  • Стол поворотный (ось В) 1400x1600 мм
  • Гидростанция на 63 л
  • Бак предварительной очистки на 55 л
  • Комплект защиты направляющих и ШВП
  • Комплект сопроводительной и эксплуатационной документации на бумажном носителе
  • Упаковка стандартная (полиэтиленовый чехол)
  • Доставка автотранспортом до склада Заказчика
  • Пусконаладочные работы
  • Инструктаж персонала на 10 чел
  • Базовая гарантия на 12 мес.
  • Консультации по условиям монтажа и режимам работы оборудования

Опциональное исполнение

  • Задняя стойка с борштангой
  • Подача СОЖ на инструмент (поливом)

Дополнительная комплектация

  • Фрезерная головка 7940-7010-04
  • Съемная планшайба 2637.810.000-02
  • Система измерения инструмента Pioneer RP610T
  • Система измерения инструмента Hexagon RWT35.50
  • Система измерения детали Pioneer RPS-20
  • Система измерения детали Hexagon RWP20.50

Услуги

  • Расширенная гарантия на срок до 24 мес.
  • Постпроцессор для NX
  • Кинематическая 3D модель с симуляцией обработки в NX
  • Кинематическая 3D модель с симуляцией обработки в VERICUT
